403/405/406/407系列晶振应用解析
403/405/406/407系列晶振应用解析
在物联网全面普及,智能硬件持续迭代的当下,低功耗蓝牙(BLE),经典蓝牙,双模蓝牙技术凭借超低待机功耗,短距离高速稳定传输,适配场景广泛,组网灵活度高等核心优势,已深度渗透消费电子,智能家居,工业物联网,车载互联,智能穿戴等各大领域.从日常使用的TWS耳机,智能手环,蓝牙门锁,到工业场景的无线数据采集终端,车载蓝牙交互设备,蓝牙通信已然成为无线短距离传输的核心标配方案.蓝牙设备的核心使用体验,集中体现在连接稳定性,配对速度,传输流畅度与整机续航能力四大维度,而决定这四大核心性能的底层核心元器件,正是石英晶体谐振器.作为蓝牙主控芯片的时序基准核心,晶振的精度,稳定性,功耗参数直接决定射频信号的收发质量,一旦晶振参数不达标,整套蓝牙系统都会出现各类隐性故障,因此专用蓝牙晶振的选型,是终端产品品质升级的关键一环.
蓝牙射频通信协议具备极高的时序敏感度,对时钟频率偏差,相位抖动,等效串联电阻,高低温稳定性,静态功耗都制定了严苛的行业标准.市面上通用型普通晶振多为通用工况设计,未针对蓝牙射频场景专项优化,普遍存在温漂系数大,ESR阻抗参数不匹配,批量一致性差,长期老化速率快,静态功耗偏高等问题.应用在蓝牙设备中,极易引发一系列高频疑难故障,包括设备配对延迟,蓝牙搜不到设备,远距离连接断连,穿墙信号衰减严重,数据传输卡顿丢包,整机待机功耗飙升,续航大幅缩短,高低温环境下无法正常联网等问题.针对行业普遍存在的选型痛点与品质难题,国际知名时序器件品牌进口CTS晶振原厂针对性研发了403,405,406,407四大系列专用蓝牙晶体,全系产品基于蓝牙BLE及经典蓝牙协议深度优化,适配射频电路工作特性,凭借超高频率精度,超低功耗,优异宽温稳定性,低老化漂移的硬核特性,成为全球蓝牙智能硬件,工业无线终端,车载蓝牙设备的主流优选时序解决方案.
作为CTS品牌原厂正规授权代理商,康华尔电子深耕无线通信晶振配套领域十余年,专注蓝牙,WiFi,射频通信等场景专用时序器件的现货供应与技术落地服务.团队深度吃透CTS40X系列蓝牙晶振的原厂工艺参数,电气特性,负载匹配标准,芯片适配方案与全工况应用痛点,服务过上百家智能硬件,工业物联网,车载电子研发生产企业,具备丰富的量产落地指导经验.为帮助广大研发工程师精准选型,规避量产故障,优化产品性能,本文将全方位深度拆解CTS403/405/406/407系列晶体的通用核心优势,各型号差异化特性,蓝牙适配底层原理,全场景应用范围以及精准选型指南,从技术根源解析专用晶振对蓝牙设备的品质赋能,助力企业从源头解决蓝牙通信不稳定,功耗高,适应性差等核心难题.咨询热线:0755-27838351.
一,蓝牙设备对晶振的核心技术要求
蓝牙通信属于高频射频同步传输技术,依靠精准的时钟基准完成信道划分,信号调制,数据同步,帧校验与信号解码,时序精度直接决定射频信号的完整性与稳定性.无论是主打低功耗的民用BLE蓝牙设备,还是适配严苛工况的工业,车载级蓝牙终端,蓝牙协议对基准石英晶体都设置了不可妥协的技术门槛,这也是普通通用晶振无法替代专用蓝牙晶振的核心原因,同时也是CTS40X系列晶体重点针对性优化的技术方向,具体核心技术要求如下:
1.精准的频率公差与全温稳定度:蓝牙协议信道带宽狭窄,对频率偏移极其敏感,行业通用标准要求蓝牙通信时钟频率偏差严格控制在±30ppm~±50ppm范围内.若晶振频偏超标,会直接导致设备射频信道偏移,频谱失真,信号接收灵敏度下降,出现设备配对超时,近距离卡顿,远距离断连,信道干扰严重等问题,严重影响蓝牙通信体验与稳定性.
3.极致低功耗谐振特性:绝大多数蓝牙智能硬件为电池供电设备,长期待机,间歇工作,整机功耗直接决定产品续航时长.蓝牙专用晶振需具备极低的谐振功耗与静态待机损耗,完美适配BLE低功耗蓝牙的休眠唤醒机制,在设备待机时降低无源损耗,工作时稳定谐振,从元器件层面降低整机功耗,有效延长设备续航周期,提升产品核心竞争力.
4.优异的宽温环境适应性:蓝牙晶振设备应用场景复杂多样,民用设备需适应四季室温温差变化,车载,户外,工业设备需长期耐受-40℃低温严寒,85℃高温暴晒,昼夜温差骤变等严苛工况.普通晶振在极限温度下会出现频偏激增,谐振异常,停振失效等问题,因此蓝牙专用晶振必须具备极低温漂系数,在全温域内保持参数稳定,杜绝温度变化引发的蓝牙信号波动,断连失效问题.
5.微型化贴片封装与高结构可靠性:当下智能蓝牙硬件普遍朝着轻薄化,微型化,集成化方向发展,PCB板布局紧凑,空间有限.专用蓝牙晶振采用微型贴片封装,可适配高密度SMT贴片量产工艺,节省设备内部空间.同时具备优异的抗震动,抗跌落,抗形变特性,能够应对穿戴设备频繁晃动,车载设备颠簸震动等工况,保障结构长期稳定,参数不偏移.
二,403/405/406/407系列晶体整体定位与共性优势
CTS403,405,406,407四大系列无源石英晶体,是CTS原厂基于数十年频率控制元器件研发经验,针对低功耗蓝牙,经典蓝牙,双模射频传输,短距离物联网无线通信场景专项迭代优化的标准化晶振产品矩阵.全系摒弃普通晶振的通用化设计,采用高纯度天然石英晶片,基频原生谐振架构,精密纳米镀膜工艺,气密陶瓷贴片封装,无需后端电路倍频整形,输出时钟信号时序纯净,相位抖动极低,能够完美匹配Nordic,乐鑫,泰凌微,TI,芯科等市面所有主流蓝牙主控芯片的时钟输入标准.四大系列产品性能互补,场景全覆盖,共享行业顶尖的蓝牙专用核心特性,经过全球海量终端量产验证,是目前蓝牙无线设备适配性最高,稳定性最强,批量故障率最低的无源晶振系列之一.
1.超高时序精度,完全适配蓝牙协议标准:全系产品出厂均经过高精度参数校准与多轮筛选,标准频率公差可达±30ppm,全温域频率稳定度控制在±30ppm以内,可根据高端设备需求定制±20ppm超高精度版本,完全覆盖蓝牙协议的时序精度阈值,从源头杜绝频率偏移引发的信道错乱,配对失败,传输误码,链路断连等通信故障,保障射频信号收发精准稳定.
2.超宽温域稳定运行,工况适配性极强:全系标准工作温度覆盖-40℃~85℃完整工业温域,产品经过严苛的高低温循环冲击测试,温循老化测试,极限温度环境下无频偏激增,无停振,无参数突变.无论是室内常温民用场景,户外暴晒严寒场景,还是车载高低温交替场景,均可保持稳定谐振,全方位适配消费电子晶振,工业,车载全品类蓝牙设备的复杂工况需求.
3.低ESR低功耗设计,适配BLE省电机制:CTS原厂通过优化晶片切割角度,抛光工艺与电极镀膜结构,大幅降低晶片等效串联电阻,实现低阻抗,高灵敏起振特性.完美适配蓝牙芯片低驱动电平工作模式,上电快速起振,谐振稳定,同时大幅降低晶体谐振损耗与静态功耗,精准匹配BLE低功耗蓝牙的休眠,唤醒,间歇工作机制,有效降低整机静态功耗,显著提升电池供电设备的续航能力.
4.气密密封工艺,长期高可靠服役:全系采用高端陶瓷基座+金属气密密封封装工艺,内部真空无尘,无杂质残留,具备优异的防尘,防潮,防腐蚀,抗震动,抗跌落性能.彻底杜绝普通树脂封装晶振易受潮,易氧化,易进杂质的缺陷,有效避免长期使用后水汽,粉尘侵入引发的参数漂移,谐振异常,性能衰减问题,支持设备7×24小时长期不间断稳定服役.
5.全频段覆盖,兼容所有蓝牙方案:全系频率范围覆盖6.76438MHz~54MHz,完整囊括蓝牙设备通用的16MHz,24MHz,26MHz,32MHz等核心基准频率,无需额外改板,调试电路,可直接兼容市面所有蓝牙2.0,3.0,4.0,5.0,5.2,5.3等全版本协议方案,通用性极强,大幅降低企业研发选型与电路调试成本.

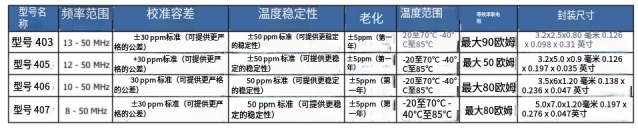

三,403/405/406/407各系列差异化参数与选型适配
CTS403,405,406,407四大系列产品核心定位一致,均为蓝牙射频专用晶体,核心技术参数统一对标蓝牙协议标准,四大型号的核心差异化主要体现在封装尺寸大小,结构强度,功率耐受等级,负载电容适配范围,工况耐受能力五大维度,精准区分微型穿戴,民用消费,工业控制,车载高端四大应用场景,全方位覆盖行业所有蓝牙设备选型需求,避免选型冗余或参数不匹配问题,具体各系列详细特性与适配场景解析如下:
1.CTS403系列｜超微型轻量化蓝牙专用晶体
403系列是CTS专为微型化,超低功耗蓝牙设备量身打造的轻量化贴片晶体,主打超小体积,极致轻薄,超低谐振功耗,完美解决微型智能硬件PCB空间受限,功耗敏感的核心痛点.产品采用精密小型化陶瓷贴片封装,占用PCB面积极小,在严格把控±30ppm高精度时序,-40℃~85℃宽温稳定性能的基础上,进一步优化晶片内部结构,降低谐振损耗与静态阻抗,是目前行业微型蓝牙穿戴设备功耗优化的最优选型之一,能够在极小空间内实现稳定的蓝牙时序输出,不占用设备结构空间,不增加整机功耗负担.
核心适配场景:广泛应用于对体积,重量,功耗要求极致严苛的微型蓝牙产品,包括TWS真无线蓝牙耳机,智能手环,轻薄款智能手表,微型蓝牙温湿度传感器,迷你无线遥控设备,便携蓝牙体征采集硬件,小型可穿戴医疗蓝牙设备等轻量化,低功耗,小体积蓝牙终端产品.
2.CTS405系列｜通用消费级蓝牙爆款晶体
405系列是CTS蓝牙晶振产品矩阵中的通用爆款型号,凭借超强兼容性,均衡稳定的参数,高性价比,适配量产四大核心优势,成为民用消费级蓝牙设备晶振的行业标配.产品采用标准化密封陶瓷贴片封装,工艺成熟,性能稳定,频率范围覆盖6.76438MHz~54MHz,全覆盖民用蓝牙通用频率.标准±30ppm频差,全温域±30ppm稳定度的参数配置,搭配适配市面绝大多数蓝牙主控芯片的ESR阻抗参数,能够完美适配各类民用蓝牙电路方案.同时该系列批次参数一致性极高,价格优势明显,供货稳定,完全满足企业大批量规模化量产的品质与成本需求.
核心适配场景:适配绝大多数常规民用蓝牙智能硬件,包括智能家居蓝牙模块,蓝牙智能门锁,蓝牙触摸开关,无线键鼠套装,家用蓝牙网关,蓝牙音响,小型智能遥控设备,民用物联网蓝牙采集终端等通用型消费级蓝牙产品,是民用蓝牙设备的万能通用型号.
3.CTS406系列｜高稳定中型尺寸工业适配晶体
406系列采用6.0×3.5mm中型贴片封装规格,相较于小尺寸微型晶体,拥有更大的晶片谐振面积与更稳固的封装结构.更大的谐振面积让晶片谐振信号更纯净,相位抖动更低,抗电磁干扰,抗信号衰减能力大幅提升,能够有效抵御工业场景复杂的电磁辐射,电源纹波干扰.产品频率范围8MHz~50MHz,支持±20ppm超高精度定制版本,温漂系数经过专项优化,高低温参数波动极小.同时结构抗震动,抗跌落,抗形变性能更强,完美弥补了微型晶振在复杂工况下稳定性不足,易受干扰的短板,专为中高可靠无线传输场景设计.
核心适配场景:主要适配工况复杂,对通信稳定性要求高的工业级蓝牙设备,包括工业蓝牙无线传输模块,车间设备无线数据采集终端,户外防水蓝牙网关,智能工控蓝牙交互设备,工业传感器蓝牙传输终端,需要常年不间断联网工作的中高端无线硬件设备.
4.CTS407系列｜宽温高可靠车载/工业级晶体
407系列是CTS四大蓝牙晶体系列中的高端高可靠型号,主打超宽温耐受,强抗干扰,极低老化,高耐候性,长寿命,针对车载,户外工业等极端严苛工况专项强化升级.产品采用加固型气密封装结构,经过原厂严苛的高低温冲击测试,高频震动测试,湿热老化测试,盐雾耐腐蚀测试,可稳定耐受-40℃~85℃全温域极端温差环境,工作过程中参数漂移量极小,长期通电谐振的老化速率极低,能够长期保持高精度,高稳定的工作状态,完美适配高可靠,长寿命的设备设计需求,杜绝后期性能衰减引发的故障.
核心适配场景:聚焦高可靠,长寿命,严苛工况的高端蓝牙设备,包括车载蓝牙影音娱乐模块,车载无线传感传输终端,户外工业蓝牙监测设备,智能物联网晶振核心网关,高端商用无线传输设备,特种工业无线终端等对稳定性,耐候性,使用寿命有极高要求的产品.
四,为什么CTS晶振40X系列是蓝牙设备的黄金搭配？核心落地价值
相较于市面上大量流通的普通国产通用晶振,低价杂牌蓝牙晶振,CTS403/405/406/407系列专用蓝牙晶体经过原厂专项技术优化与海量量产验证,在实际终端落地应用中,能够从根源解决行业长期存在的蓝牙通信疑难问题,为终端产品带来全方位的品质升级与体验提升,核心落地价值十分突出:
1.根治蓝牙高频通信故障,大幅提升用户体验:依托ppm级超高频率精度与纯净时序特性,彻底杜绝因晶振频偏,抖动过大引发的各类蓝牙问题,包括设备搜索慢,配对超时,近距离卡顿,远距离断连,穿墙信号弱,数据传输丢包,音频传输杂音卡顿等故障,让蓝牙射频链路全程稳定通畅,显著提升终端产品用户体验.
2.极致低功耗特性,有效延长设备续航:全系原生低ESR,低损耗晶片设计,完美适配BLE低功耗蓝牙的休眠唤醒工作逻辑,大幅降低晶体工作谐振损耗与待机静态功耗.对于电池供电的穿戴设备,无线传感设备,可有效降低整机静态功耗与工作功耗,显著延长设备单次充电续航时长,解决行业普遍存在的蓝牙设备耗电快,续航短的痛点问题.
3.全温域稳定输出,超强环境适配能力:普通低价晶振普遍存在低温停振,高温频偏暴增,温差波动参数漂移严重的问题,导致设备冬天无法开机配对,夏天高温频繁掉线.CTS40X系列凭借优异的宽温稳定性,在严寒,高温,昼夜温差骤变等各类复杂环境下均可保持参数恒定,谐振稳定,实现设备全天候无差别稳定工作,大幅拓宽产品应用场景.
5.通用适配方案,缩短研发周期:全系产品完美兼容市面上TI,Nordic,泰凌微,乐鑫,芯科等所有主流蓝牙芯片平台,电路适配简单,无需复杂调试,无需改板优化,工程师可直接套用成熟电路方案,快速完成产品研发定型与测试落地,大幅缩短项目研发周期,加快产品上市节奏.
五,行业选型避坑:蓝牙设备切勿混用普通通用晶振
在蓝牙产品研发与量产过程中,不少终端企业为压缩物料成本,盲目选用低价通用晶振,杂牌晶振替代专用蓝牙晶振,看似单件物料成本更低,实则为产品埋下大量难以排查的隐性故障,长期综合成本远高于选型优质专用晶振.普通民用通用晶振未针对射频场景优化,普遍存在温漂系数大,ESR阻抗参数不匹配,长期老化速率快,批量参数一致性差,抗干扰能力薄弱等先天性缺陷.在蓝牙高精度射频通信场景中,这些缺陷会被无限放大,极易出现各类疑难故障:低温环境下蓝牙无法开机,设备配对失败,高温满载工作时频繁掉线重启,整机待机功耗异常飙升,同批次产品性能参差不齐,设备使用数月后信号持续衰减,通信稳定性大幅下降等.这类时序类隐性故障复现率低,排查周期长,整改难度大,不仅会增加研发调试与售后检修成本,还会严重影响产品口碑与市场竞争力,制约品牌长期发展.
而CTS403/405/406/407系列专属蓝牙晶体是真正意义上的场景化专用元器件,从高纯度进口石英晶振选材,精密切割抛光,纳米级电极镀膜,应力释放处理,真空气密封装,精准参数校准,出厂老化筛选全流程,均针对蓝牙射频通信协议与工作特性专项定制优化,参数完全匹配蓝牙时序标准与电路工况.产品的稳定性,低功耗,温漂,老化,抗干扰性能经过全球数十亿终端产品的量产验证,品质成熟可靠,是中高端蓝牙设备稳定运行,品质升级的核心保障,彻底规避通用晶振带来的各类量产隐患.
六,康华尔电子｜原装CTS蓝牙系列晶振专属配套服务
作为CTS品牌官方授权正规代理商,康华尔电子深耕无线通信时序元器件行业多年,专注为各行业终端企业提供CTS原厂正品晶振,振荡器的现货供应与一对一落地技术服务.公司核心主营CTS403,405,406,407全系蓝牙专用无源晶体,长期常备16MHz,24MHz,26MHz,32MHz等蓝牙通用主流频率全规格现货,库存充足,交期稳定,可快速满足客户样品测试,小批量试产,大批量量产的全阶段供货需求.所有出货产品均为100%原厂原装,可溯源,RoHS环保合规,资质齐全,坚决杜绝翻新件,拆机件,仿冒件,全方位保障每一颗出货晶振参数精准,性能稳定,品质达标.
公司组建了专业的无线通信元器件技术团队,深耕蓝牙,WiFi射频时序解决方案多年,精通全系CTS蓝牙晶振的参数特性,负载匹配标准,芯片适配方案与工况适配要点.可根据客户的产品封装尺寸要求,整机功耗指标,实际工作工况,主控芯片方案,量产规划需求,免费提供一对一精准型号选型,负载电容匹配调试,电路参数适配指导,疑难故障排查,产品方案优化等全套技术服务,帮助客户快速完成产品研发定型,顺利落地量产,有效规避各类品质风险,持续优化产品通信稳定性与续航性能,提升终端产品市场核心竞争力.
如需CTS403/405/406/407全系蓝牙专用晶振样品测试,技术方案对接,批量报价,长期稳定供货合作,欢迎随时致电康华尔电子官方咨询热线:0755-27838351,我们将以原厂正品货源,专业技术支撑,高效贴心服务,全方位为您的蓝牙终端产品品质保驾护航！
