深度解析CTS振荡器晶体老化的核心原因
深度解析CTS振荡器晶体老化的核心原因
在精密电子,工业自动化控制,无线通信,汽车电子,智能家居及高端精密仪器等核心领域,时序精度与频率稳定性是保障设备正常运行的核心基础.CTS作为全球知名的晶振,振荡器品牌,凭借严苛的生产工艺,超低温漂系数,优异的抗干扰能力和超长使用寿命,成为各行业中高端设备的优选时序元器件,广泛应用于工业控制主板,车载电控系统,5G通信模块,精密测量仪器等场景.但在元器件长期通电运行,高低温交替,复杂电磁干扰的服役过程中,晶体老化是石英振荡器固有且无法完全彻底规避的物理化学现象.其最直观的表现就是产品频率随运行时间缓慢漂移,时序精度持续下降,老化严重时会直接引发设备时序错乱,数据传输异常,通信断连,整机工作不稳定等故障,直接影响终端设备的良品率与长期使用可靠性.
在大量终端设备售后调试与技术落地案例中可以发现,多数设备后期出现的精度衰减,间歇性失灵,运行卡顿等问题,并非电路设计不合理,程序代码故障或配件兼容问题,核心根源往往是晶振长期老化引发的性能持续性衰减.很多企业容易忽略晶振老化这一隐性核心问题,导致设备后期维护成本居高不下.作为CTS品牌正规授权代理,康华尔电子深耕晶振行业十余年,专注CTS全系列时序器件的现货供应与技术落地服务.我们深度研读CTS原厂技术手册,工艺标准及老化测试规范,结合海量终端客户的实战应用经验,全方位,系统化拆解CTS振荡器晶体老化的核心诱因,性能损耗机制,设备危害以及针对性防控优化方案,帮助客户从选型,设计,安装,使用全流程规避晶振老化风险,全方位保障终端设备长期高精度,高稳定运行.咨询热线:0755-27838351.
一,什么是CTS晶体老化？核心特性解读

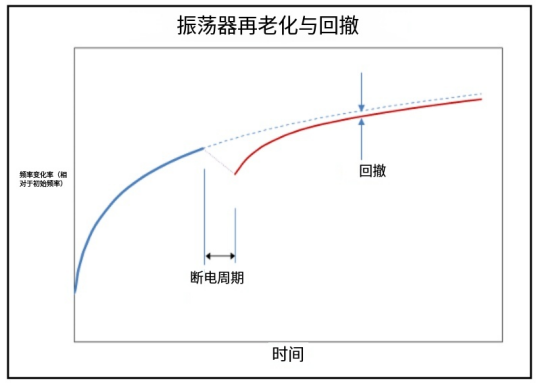

晶体老化是石英晶体振荡器特有的长期,单向,不可逆的性能衰减过程,也是行业评判晶振品质与使用寿命的核心指标,行业统一以ppm/年(每年百万分之偏差)作为老化速率的计量单位.从专业原理来讲,CTS石英振荡器依靠内部石英晶片的固有谐振频率实现精准时序输出,在长期持续通电谐振,高低温交替变化,负载持续工作的工况下,其内部核心的石英晶片,金属电极层,支架结构及封装腔体,会持续发生细微的物理形变与化学变化,导致晶片固有谐振频率逐步偏移,频差不断增大,最终直接表现为设备时序精度持续下降,频率稳定性变差,无法满足设备设计精度标准.
二,CTS振荡器晶体老化的五大核心原因

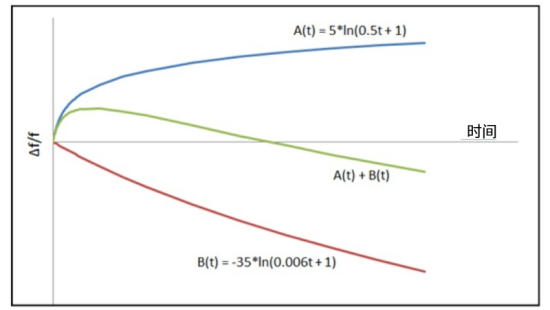

结合CTS原厂官方技术手册,实验室老化测试数据以及多年行业终端应用实测经验,可将CTS振荡器晶体老化的核心诱因系统划分为机械应力松弛,腔体污染与分子迁移,温变循环热应力冲击,电气驱动疲劳,封装密封性能衰减五大核心类别.五大因素相互独立又相互影响,部分复杂工况下会多重叠加,加速晶振性能老化,下文将逐一解析各类因素的作用原理与老化影响:
1.机械应力松弛(最主要内因)
机械应力松弛是导致CTS晶振长期老化,频率漂移的最核心内部因素.CTS石英晶片在生产制造过程中,需经过切割,打磨,抛光,镀膜,支架封装,引脚成型等多道精密工序,每一道工序都会让超薄的石英晶片残留微量的机械内应力.产品出厂初期,内部应力处于相对平衡的稳定状态,因此新品精度,稳定性均符合标准.但在设备长期通电工作,晶片持续高频谐振振动的过程中,晶片内部残留的机械应力会缓慢,持续地释放与松弛,导致晶片厚度,谐振面平整度,固有谐振参数发生细微改变,最终引发频率缓慢漂移,形成持续性的晶体老化现象.
除了生产工艺残留应力外,终端生产加工与安装过程产生的外力应力,会进一步加剧晶振老化.在PCB贴片焊接,手工插件,外壳组装,主板固定的过程中,暴力焊接,高温骤冷,引脚过度弯折,主板挤压形变等操作,都会让晶振本体承受额外的外力应力,并长期残留于晶振内部.随着设备运行时间增加,应力持续累积释放,会大幅加速晶片结构疲劳,缩短晶振高精度稳定工作周期,让老化速率成倍提升.这也是同一批次原装CTS西迪斯晶振,在不同厂家,不同工艺设备上应用,使用寿命和稳定性存在明显差异的关键原因.
2.微量污染与分子质量迁移
CTS高端振荡器均采用高真空无尘封装工艺,最大程度隔绝外界杂质干扰,但受限于精密制造工艺,封装密闭腔体内部仍会残留极微量的惰性气体,工艺粉尘,镀膜残留杂质等微小物质.在设备长期高温运行,晶振持续通电谐振的状态下,腔体内部温度升高,分子运动加剧,晶片表面与金属电极层会不断发生微量的分子吸附与脱附,杂质迁移现象,直接改变晶片表面的质量分布与电极导电特性.石英晶片的谐振频率对表面质量,电极状态极其敏感,细微的分子迁移即可引发频率偏移,形成持续性的老化衰减.
与此同时,设备实际运行的复杂环境会进一步加剧污染老化.工业车间,户外车载,潮湿低空等场景中存在的水汽,粉尘,酸碱腐蚀性气体,会通过晶振封装的微小缝隙,引脚焊接缝隙缓慢侵入腔体内部.长期累积下,会造成电极层轻微氧化,晶片表面结垢污染,腔体内部杂质堆积,这种损伤属于不可逆的物理化学损坏,会持续破坏晶振谐振性能,大幅加快老化速度,严重缩短CTS晶振的整体使用寿命,后期极易出现频偏超标,起振异常等故障.
3.温度循环与热应力冲击
环境温度变化是影响CTS晶振老化速率,稳定性的核心外部因素,也是工业,车载设备晶振老化过快的主要诱因.设备日常启停会带来频繁的常温-高温冷热交替,户外设备需承受夏季高温,冬季低温,昼夜温差的大幅波动,设备主板长期工作发热也会让晶振处于持续高温环境.在频繁的温度循环变化中,CTS晶振的石英晶片,金属支架,陶瓷/金属封装壳体的热膨胀系数存在细微差异,会导致各结构部件反复热胀冷缩,形变拉伸,持续产生热应力冲击,加剧内部结构疲劳损耗.
长期反复的热应力循环,会让晶体的老化速率呈倍数级提升,大幅降低晶振精度稳定性.普通民用晶振无抗温变工艺优化,在严苛温变环境下老化问题尤为突出,极易快速失效.而CTS专为严苛工况研发的车规级,宽温工业级晶振,通过特殊的晶片配比,结构优化,温循加固工艺,可有效抵抗高低温交变带来的热应力冲击,极大延缓老化速度,保障宽温范围内的频率稳定性,完美适配车载,户外通信,工业自控等复杂温变场景.
4.驱动电平异常与电气疲劳
CTS晶振对电路驱动电平,负载电容等电气参数有着严格的匹配要求,电气参数适配性直接决定晶振的工作状态与老化速度.在硬件电路设计过程中,若工程师沿用通用电路参数,未严格匹配CTS原厂规定的标准驱动电平,负载阻抗,会导致晶振晶片谐振振幅超出额定标准,处于长期超负荷振动状态.这种非正常工作状态会造成石英晶片产生微观结构疲劳,同时引发电极层轻微磨损,剥落,氧化,持续累积后会直接导致谐振频率偏移,相位噪声恶化,形成电气性老化损耗.
这是很多终端企业容易忽视的隐性问题,看似电路可以正常起振工作,但长期不匹配的驱动参数会持续损耗晶振性能,加速老化进程.久而久之,不仅会导致CTS有源晶振提前老化失效,还会引发设备频偏超标,起振延迟,间歇性不起振,相位噪声超标,信号失真等一系列隐性故障,极大影响设备的稳定性与可靠性,增加产品售后返修率.
5.封装密封性能衰减
全系CTS高端工业级,车规级振荡器均采用高精度气密真空密封工艺,通过封装壳体无缝焊接,引脚密封固化等工艺,实现腔体完全密闭,长期隔绝外界水汽,空气,粉尘与腐蚀性物质,保障晶振长期稳定工作.但在超长期服役,高温高湿,高压潮湿等严苛工况下,晶振封装接缝,引脚密封点位,壳体结合处会出现微量的密封性能衰减,密封气密性逐步下降.外界空气中的水汽,氧气会缓慢渗入腔体内部,持续腐蚀金属电极,氧化晶片表面,堆积杂质污物,形成不可逆的老化损伤.随着密封性能持续变差,老化速度会不断加快,最终导致晶振频率严重偏移,精度彻底失效,直至产品完全损坏无法使用.
三,晶体老化对设备的实际危害
1.设备精度持续衰减:晶振老化引发频率持续漂移,直接导致设备时钟计时不准,定位系统偏移,无线通信频率偏差,数据采集精度不达标,无法满足产品设计参数与行业标准,造成设备性能降级.
2.整机运行稳定性大幅下降:老化后的晶振时序紊乱,会引发设备间歇性死机,自动重启,无线通信频繁断连,信号失真,数据丢包等疑难故障,这类故障无固定规律,排查难度大,严重影响设备正常使用.
3.缩短设备整机使用寿命,增加运维成本:晶振作为核心时序元器件,提前老化失效会直接导致设备整体性能衰减,无法长期稳定工作.企业需频繁进行售后检修,更换晶振,校准参数,大幅增加产品售后成本与客户维护压力,影响品牌口碑.
4.高精度设备直接失效:在军工设备,精密测量仪器,自动驾驶控制系统,5G/6G通信设备晶振,工业高精度自控设备等高端场景,对时序精度要求极高,微小的晶振老化频差(ppm级)即可导致系统参数超标,功能失效,引发设备停机,检测失误,控制失灵等严重问题.
四,延缓CTS晶振老化的实用防控方案
从技术原理来看,石英晶振的自然老化无法完全杜绝,属于元器件固有特性,但通过科学的选型,电路设计,工艺管控与工况优化,能够最大程度抑制老化速度,将晶振频率偏差控制在设备允许的极小范围内,大幅延长设备高精度服役周期.行业实操中,可通过甄选原装正品,规范电路参数,优化散热工况,标准安装工艺,场景化精准选型,定期校准维护六大维度,全方位防控晶振老化问题:
1.甄选原装正品,从源头规避高老化风险:市场中翻新晶振,拆机晶振,仿冒晶振普遍存在,这类产品工艺粗糙,内部应力残留大,密封性差,老化速率极高,后期故障频发.优先选用康华尔电子供应的原装正品CTS晶振/振荡器,所有产品均为原厂正品,可溯源,经过原厂严格老化筛选,工艺精度高,应力残留小,老化速率极低,产品稳定性,一致性,使用寿命远超仿品与翻新件,从源头大幅降低老化故障概率.
3.优化设备散热布局,稳定工作温度:设备PCB布局与结构设计时,合理规划散热风道,将晶振远离CPU,功率芯片,电源模块等高发热元器件,避免热量堆积.杜绝晶振长期处于高温,闷热的密闭工况,减少高低温频繁交替带来的热应力循环冲击,稳定晶振工作温度,大幅降低温变引发的老化损耗.
4.规范焊接与安装工艺,减少机械应力:生产加工过程中,严格管控贴片焊接温度,焊接时长,避免高温骤热骤冷损伤晶振结构,杜绝引脚强行弯折,主板暴力组装,晶振挤压磕碰等操作.标准化的安装工艺可最大程度减少晶振外部机械应力残留,避免应力长期累积加速老化,保障晶振结构稳定.
5.场景化专项选型,适配严苛工况:针对车载晶振,户外露天,工业高温高湿,粉尘腐蚀,频繁温变等严苛应用场景,摒弃普通民用通用晶振,优先选型CTS专属宽温系列,车规AEC-Q200认证系列,高稳定低老化工业级晶振.专用型号经过严苛的工况测试与工艺优化,抗老化,抗温变,抗干扰能力更强,适配复杂恶劣工作环境.
6.定期校准维护,抵消老化偏差:对于精密仪器,通信设备,军工设备等高精度产品,建立定期校准维护机制,通过专业设备检测晶振频率偏差,及时校准参数,抵消轻微老化带来的精度损耗,确保设备长期运行参数达标,避免老化累积引发的功能性故障.
五,康华尔电子｜正品CTS晶振一站式选型服务
作为CTS品牌官方正规授权代理,康华尔电子深耕晶振时序器件行业多年,专注CTS全系列石英晶振,有源振荡器,时钟振荡器,可编程振荡器的现货库存供应与一对一技术落地服务.公司常备民用通用级,工业高稳级,车规认证级,超低老化高精度全系列型号,所有产品100%原厂原装,资质齐全,可溯源,支持样品测试与批量定制,坚决杜绝翻新件,拆机件,仿冒件,全方位保障每一颗出货的CTS晶振都具备超低老化速率,超高频率稳定性与一致性,完美适配各行业高精度,高可靠设备需求.
我们组建了专业的原厂技术服务团队,熟悉全系CTS产品参数,老化特性,适配工况与电路要求,可针对客户的设备应用场景,精度指标,温变工况,使用寿命需求,免费提供精准选型方案,老化参数匹配,电路适配指导,故障排查解决方案,精准解决客户设备晶振老化过快,频率漂移,稳定性不足,起振异常等各类技术难题,助力终端企业优化产品品质,降低设备故障率,减少售后运维成本,提升产品市场竞争力.
如需CTS晶振样品测试,型号选型,批量报价,技术适配咨询,欢迎随时致电康华尔电子官方热线:0755-27838351,我们将以专业的技术,充足的现货,贴心的服务竭诚为您保驾护航！
