CTS西迪斯晶振时钟终端技术与布局考虑
在物联网传感,无线射频通信,工业自动化控制,智能穿戴终端,高精度卫星定位,便携医疗电子等各类电子产品的硬件设计体系中,时钟系统是整机时序同步,高速信号传输,精准数据校准,设备休眠唤醒,指令逻辑执行的核心基础核心单元,堪称电子产品的"时序大脑".而晶振作为时钟终端唯一的频率基准核心元器件,其内部谐振特性,外部电路终端匹配精度,时钟驱动参数适配性,PCB布局布线的规范性,直接全方位决定了终端设备的时序运行稳定性,时钟相位噪声指标,高低温频率漂移精度,整机EMC电磁兼容性能,电池低功耗续航能力五大核心关键性能,是硬件研发设计中看似基础,实则决定产品品质与量产良率的核心环节.
在硬件研发调试,样机测试,量产整改的全流程中,绝大多数工程师都会频繁遇到各类晶振时钟相关疑难故障:晶振上电不起振,开机起振延迟,低温环境停机振荡,工作频率漂移超标,时钟相位抖动过大,无线通信频繁丢包,整机EMI辐射超标,设备待机功耗异常飙升等.经过大量量产案例复盘验证,在排除晶振本体品质瑕疵,批次不良,焊接故障的前提下,90%以上的时钟系统故障根源,均来自时钟终端电气参数匹配不合理,驱动电压与输出模式不匹配,PCB布局布线不规范,接地隔离与屏蔽设计存在缺陷.这类隐性设计问题在样机常温测试中不易暴露,极易流入量产环节,引发批量设备故障,售后返修,大幅增加企业研发与生产成本.
CTS(西迪斯)作为全球深耕频率控制与时钟器件领域的顶尖品牌,拥有近百年的晶体研发,工艺迭代与量产经验,旗下无源石英晶体,有源时钟振荡器,高精度TCXO温补晶振,OCXO恒温晶振,TSX集成热敏校准晶体等全系列产品,均配套完善,标准化,高精度的专属时钟终端技术规范,电路匹配参数与PCB布局设计准则,完美适配民用消费电子晶振,工业宽温,高端精密测控等全层级应用场景,从器件端为时钟系统稳定性筑牢基础.深圳市康华尔电子作为CTS品牌官方授权一级代理商,深耕晶振行业十余年,专注CTS全系晶振现货供应与技术配套服务,不止为客户提供100%原装正品,可溯源的CTS晶振产品,更聚焦硬件研发落地痛点,为企业提供一对一时钟终端参数匹配,时钟电路优化整改,PCB布局规范指导,设备功耗与稳定性调试的一站式技术支持,有效规避设计隐患,助力客户产品一次调试成功,稳定量产.咨询热线:0755-27838351.
一,CTS晶振时钟终端核心技术原理

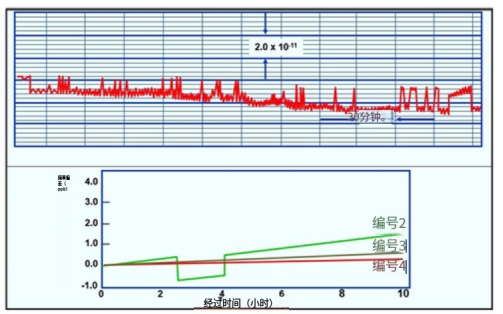

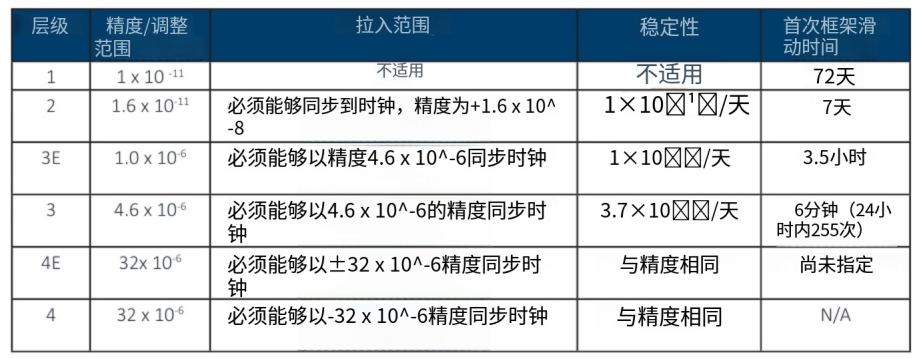

时钟终端电路是串联晶振谐振单元与主控芯片振荡输入引脚的核心电气回路,是保障晶振脱离空载,稳定谐振,精准输出时钟信号的关键载体,其核心功能涵盖精准阻抗匹配,负载参数校准,驱动电流限流,电源与信号噪声滤波,时钟相位动态补偿五大核心作用.通过标准化的终端电路设计,可强制晶振始终工作在出厂标定的额定谐振频点,抑制信号畸变,降低相位抖动,过滤杂讯干扰,输出高稳定,高精度,低损耗的标准时钟信号.CTS针对无源被动晶体,有源集成振荡器,温度补偿晶振,恒温高精度晶振等不同品类,不同工作原理的产品,制定了差异化,场景化的终端电气标准,从电路底层规避时钟停振,频漂,失真,功耗异常等各类运行故障.
1,无源晶振时钟终端负载匹配技术
CTS无源石英晶体(包含TFE20全系低功耗无源晶体系列)属于纯被动式谐振器件,内部无任何驱动电路,供电模块与补偿结构,无法自主起振工作,必须依托MCU,MPU,FPGA等主控芯片内部的振荡驱动电路,配合外部对称负载电容组成完整的LC谐振回路,才能实现稳定起振与频率输出.因此,负载电容CL的精准匹配是无源晶振时钟终端设计的核心重中之重.CTS全系无源晶振出厂前均经过精密设备校准,标注唯一标准负载电容参数,行业常用规格涵盖6pF,8pF,10pF,12pF,16pF,20pF等,该参数是保障石英晶振达到额定标称频率,实现最小温度漂移,维持全程稳定起振的核心基准参数,任何参数偏差都会直接改变晶振谐振状态.

616/626系列1.8V低压有源晶振,专为新一代超低功耗主控芯片量身打造,广泛适配各类微型化,长续航的智能硬件设备.该方案终端与布局核心要点为:严格匹配1.8V超低工作电压,杜绝电压不匹配引发的漏电,功耗超标问题;供电端口配置多级去耦电容,保障低压供电纯净稳定;时钟走线短直独立,远离高频干扰源,规避信号串扰;产品无需外接负载电容,大幅简化PCB布局结构,节省板卡空间,完美适配蓝牙耳机,微型传感器,便携智能终端等微型化,高续航需求的设备.
