CTS石英振荡器振动诱导相位噪声深度解析
在射频通信,卫星导航,雷达探测,车载工控,航空航天及精密时序测控等高动态,高精密电子系统中,相位噪声是衡量时钟信号纯净度,决定设备通信灵敏度,卫星定位精度,雷达探测分辨率与系统整体抗干扰能力的核心核心指标,直接左右高端设备的核心性能与市场品质等级.在常规静态研发测试环境中,多数工程师仅重点核验晶振常温,静置,无干扰状态下的静态相位噪声参数,参数达标便投入设计量产,却长期忽略了机械振动引发的振动诱导相位噪声这一极易遗漏的隐性技术痛点.绝大多数终端设备并非工作在静态环境,车载行驶颠簸,设备风扇高速转动,工业电机持续震动,机械结构往复运作,飞行器高空动态飞行等真实工况,会持续产生规律性或无规律的机械振动与加速度冲击.这类动态应力会持续作用于石英振荡器,严重恶化时钟相位噪声性能,催生大量频谱杂散边带,抬高全域噪声基底,造成时钟波形失真畸变,最终引发设备通信信号丢包,卫星锁星困难,动态定位漂移,雷达探测精度衰减,系统时序同步错乱,设备间歇性死机复位等难以排查的疑难隐性故障,是高端设备动态工况稳定性不达标的核心诱因之一.
康华尔电子｜CTS官方授权一级代理商,深耕CTS全系列石英振荡器,TCXO,OCXO恒温晶振频率控制器件多年,精通晶振相位噪声,温漂,振动可靠性等核心技术痛点,可为客户提供低相噪,低g灵敏度晶振精准选型,振动工况适配方案,PCB布局优化,量产故障整改等一站式技术服务,原装正品现货充足,交期稳定.技术咨询与样品申领热线:0755-27838351.
一,什么是振动诱导相位噪声？
振动诱导相位噪声(Vibration-InducedPhaseNoise)是高端动态设备最常见,最易被忽视的时序性能失效问题,特指石英振荡器在外部机械振动,交变加速度应力,瞬时冲击载荷的持续作用下,内部石英谐振晶片的固有谐振频率被动态调制,进而引发相位噪声大幅恶化,时钟精度衰减的现象.石英晶体属于典型的机电耦合型精密元器件,核心工作依托高纯石英材质的压电谐振效应输出标准稳定时钟信号,其谐振频率,弹性系数与谐振尺寸对外部机械应力,微小形变,振动冲击高度敏感,任何细微的物理形变都会直接转化为频率偏移,最终体现在相位噪声指标劣化上.
二,核心技术原理:g灵敏度(加速度灵敏度)
在行业技术标准中,专门用于定义,量化晶振抗振动,抗加速度干扰能力的核心技术参数为加速度灵敏度(行业简称g灵敏度/Γ值),标准计量单位为ppb/g,具体含义为进口石英振荡器每承受1倍标准重力加速度(1g)的机械应力时,所产生的频率相对偏移量.该参数是判断晶振抗振动性能强弱,衡量振动诱导相位噪声严重程度的唯一核心指标,也是CTS高精度石英振荡器区别于市面普通通用晶振,实现动态高稳定性能的核心差异化优势参数,是高端设备选型,工况适配的关键参考依据.
依据CTS原厂官方技术白皮书与行业通用射频时序理论标准,机械振动引发的相位噪声衰减程度,严格遵循标准化计算公式:L(f)=20log(Γ×A×f?/2f?).公式中Γ代表晶振g灵敏度数值,A为外部振动加速度幅值,f?为晶振标称输出频率,f?为外部环境振动频率.通过公式可清晰得出核心选型与设计规律:晶振g灵敏度数值越低,外部振动加速度越小,晶振标称工作频率越低,振动诱发的相位噪声劣化程度越小,设备动态稳定性越强;反之,高频晶振,普通高g灵敏度晶振,在同等振动工况下相位噪声性能会出现断崖式恶化,完全无法满足精密时序需求.
目前市面流通的通用普通石英晶振,g灵敏度普遍集中在5~20ppb/g区间,抗振动,抗应力干扰能力极差,设备轻微震动,日常工况振动就会引发大幅度频率偏移与相位噪声恶化,完全不适用于动态工况设备.而CTS高端低g灵敏度系列石英振荡器,Γ值可低至0.3ppb/g,相较行业普通产品抗振动性能提升数十倍,能够极致抑制振动带来的频率调制干扰,是高振动,高动态工况下精密时序系统的核心优选器件.行业通用的2-G翻转测试是标定该参数的权威标准方式,通过180度翻转晶振器件产生2g标准加速度变化,精准测算器件三轴方向的频率偏移量,全面定义晶振各方向的抗振动,抗应力性能,保障产品全工况适配稳定性.
三,两类振动工况的相噪失效特征
在实际工业生产,车载运行,航空航天等真实工程场景中,设备所受的机械振动主要分为两大类:正弦振动与随机振动.两种振动模式的作用机理,频率特性,能量分布完全不同,诱发的相位噪声故障形态,设备失效现象,影响范围也存在显著差异.CTS原厂针对两类振动工况的特性,对全系高精度振荡器进行了针对性结构优化,工艺升级与参数校准,实现全工况场景的稳定适配,从根源降低振动诱导相噪风险.
1.正弦振动(周期性固定频率振动)

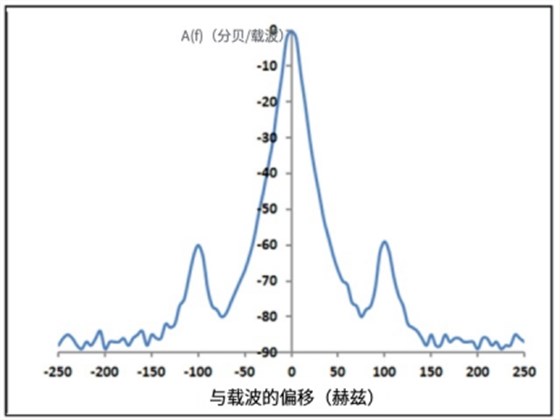

正弦振动属于周期性固定频率振动,是工业设备最常见的振动类型,普遍产生于设备风扇高速转动,电机常态化运转,机床固定机械震动,精密设备往复运动等场景,振动频率固定,振动规律稳定,能量集中性强.这类周期性振动会持续对晶振谐振频率形成固定调制作用,在载波频率两侧生成对称,离散的固定频谱边带.此类边带噪声能量高度集中,信号辨识度高,会直接干扰同频射频信号与窄带通信信号,大幅降低设备信噪比,衰减通信灵敏度,造成射频信号杂散超标.以100Hz固定正弦振动为例,会在晶振载波±100Hz位置生成稳定噪声边带,直接恶化时钟近端相位噪声指标,严重影响射频智能通信晶振,精密授时设备的工作精度.
2.随机振动(宽频谱无规律振动)

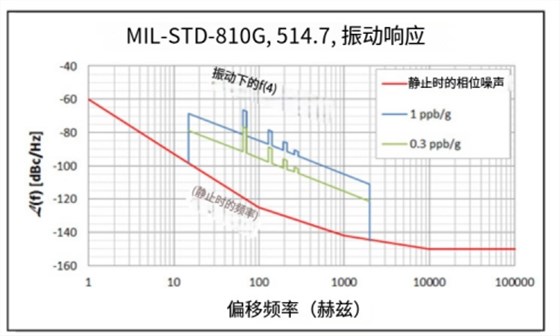

随机振动属于无规律宽频谱振动,无固定振动频率,无周期性规律,振动能量均匀覆盖全频段,主要集中在车载行驶颠簸,飞行器高空动态飞行,户外工业设备动态运行,移动式精密设备工作等场景.与正弦振动的离散边带噪声不同,随机振动不会产生固定频谱边带,而是直接全域抬升振荡器相位噪声基底,从低频到高频全方位抬高噪声水平,彻底破坏时钟信号纯净度与时序稳定性.该故障隐蔽性极强,设备在静态静置测试中参数完全达标,性能正常,仅在动态振动工况下出现异常,极易被研发人员忽略,是导致产品量产返工,终端批量出现定位漂移,时序错乱,数据丢包,设备间歇性失效的核心诱因.
四,机械谐振与Q值的放大效应(关键隐性风险)

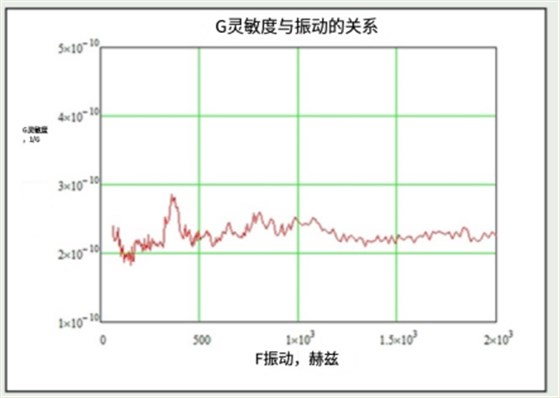

在常规研发调试与器件选型过程中,绝大多数工程师容易忽略一个核心隐性风险:石英振荡器属于精密机械结构类电子元器件,内部晶片,支架,封装结构存在固有机械谐振频率,这是影响器件抗振动性能的关键隐性因素.市面普通通用封装晶振的机械谐振频率大多集中在400~1000Hz区间,恰好与工业设备,车载终端,民用设备的常规振动频段高度重合.当外部设备振动频率与晶振固有机械谐振频率趋于一致时,会触发共振放大效应,依托石英晶片的高Q值特性成倍放大微弱振动应力,让原本可以忽略的轻微振动干扰被放大数倍甚至数十倍,晶振g灵敏度瞬时大幅飙升,相位噪声恶化程度激增10倍以上,直接导致设备动态性能彻底失效.
针对行业普遍存在的谐振放大隐患,CTS高精度振荡器从结构设计与封装工艺层面进行全方位升级,通过优化内部石英晶片支撑架构,升级四点固定抗震封装工艺,调整晶片应力配比结构,将产品固有机械谐振频率大幅提升至2500Hz以上,彻底避开民用,工业,车载主流振动频段,从物理结构层面杜绝共振放大隐患.同时,产品采用原厂定制高Q值精密石英晶片,在保障设备超低本底相位噪声,超高静态精度的基础上,大幅削弱外部振动应力对晶片谐振频率的干扰,完美平衡器件静态高精度与动态抗振高稳定性,彻底解决普通晶振共振失效,动态相噪超标的行业痛点.
五,振动诱导相位噪声带来的设备核心危害
振动诱导相位噪声带来的性能劣化,绝非单纯的器件参数超标问题,而是会直接引发整机设备功能降级,性能失效,稳定性崩盘的核心故障,是高端精密设备动态工况不达标的首要隐性诱因,各类设备失效表现具体且针对性极强:
2.射频通信性能大幅衰减:5G/4G物联网晶振模块,WiFi6,蓝牙射频,无线收发设备等通信终端,依赖纯净时钟信号保障通信质量.振动边带噪声会干扰射频信号收发,导致设备信噪比大幅下降,传输带宽缩水,信号波形失真,近距离频繁丢包,远距离通信失效,设备整体抗电磁干扰,抗工况干扰能力显著变差.
3.雷达探测精度与灵敏度下降:军工雷达,民用探测雷达,测距测速设备对时钟相位一致性,稳定性要求达到极致标准,微小的相位噪声偏差都会引发探测误差.振动诱导相噪会直接导致雷达测距,测速精度偏移,设备探测灵敏度降低,目标捕捉延迟,远距离目标丢失,严重影响雷达设备的探测可靠性与精准度.
4.工业时序同步错乱,设备异常:工业时钟同步系统,PLC自动化控制系统,流水线智能设备依赖精准时序完成数据交互与设备联动.动态振动引发的时序偏差,会导致多设备数据同步错乱,指令收发异常,设备启停紊乱,严重时会出现整机系统死机,反复复位,流水线停机等批量量产故障,影响工业生产稳定性.5.车载设备工况稳定性差:车载电子设备长期处于高低温骤变,持续颠簸振动,电磁干扰复杂的复合恶劣工况,普通晶振同时存在温漂大,抗振差的双重缺陷,相位噪声与频率漂移双重超标,直接导致车载定位不准,车规通信卡顿,智能传感数据异常,车载终端间歇性失效等问题,无法满足车规级高可靠使用标准.
六,CTS低振动相噪核心产品解决方案
在当下高端电子设备迭代升级过程中,振动诱导相位噪声已然成为制约精密时序设备动态性能,影响产品工况可靠性的核心行业痛点.市面绝大多数通用石英振荡器仅聚焦静态精度优化,在材料选材,结构设计,电路适配,封装工艺上均未针对振动,冲击,交变应力等复杂动态工况做专项优化,普遍存在g灵敏度数值高,抗振能力薄弱,动态相噪劣化严重,工况适应性差等问题,无法适配车载颠簸,工业持续振动,航空航天高动态冲击,户外设备往复震动等严苛场景,极易引发设备时序错乱,通信失效,定位漂移等批量质量问题.针对这一行业普遍存在的技术瓶颈与量产难题,CTS凭借数十年深耕频率控制元器件领域的技术积淀,在高纯石英晶片提纯精密研磨,抗震机械结构设计,低噪声温补电路算法迭代,高可靠抗振封装工艺等核心板块完成多代技术迭代与创新升级,针对性研发出超低g灵敏度,超强抗振动,超高动态稳定的全系列抗振型石英振荡器产品.CTS打破传统晶振的设计局限,从三大核心维度实现全方位技术革新:一是严苛甄选高纯度,低缺陷,高机械稳定性的定制石英晶片原材料,从根源降低晶片对应力,振动的敏感度;二是优化内部晶片支撑固定架构与整体机械结构,升级抗震防护设计,削弱外部振动应力的传导与形变影响;三是匹配自研低噪声专用电路与动态补偿算法,结合军工级密封抗振封装工艺,全方位压制振动引发的频率调制与相位噪声恶化.通过多重技术叠加赋能,CTS全系抗振振荡器可从根源上彻底解决各类高低温,振动,冲击复合工况下的相位噪声大幅劣化,动态频率漂移,时序稳定性不足,设备间歇性失效等核心难题.产品核心参数,抗振性能,动态稳定性均大幅领先行业同类产品,参数梯度完善,型号覆盖全面,可精准匹配民用工业,车载车规,高端通信,军工航天,精密测控等不同层级,不同严苛程度的精密设备工况需求,为各类高动态精密电子设备提供高可靠的时序解决方案.
1.CTSVFOV414/VFOV415/VFOV514超低g灵敏度OCXO系列(军工/航天级):该系列是CTS极致抗振,超低相噪旗舰恒温晶振产品,拥有行业顶尖的0.3ppb/g超低加速度灵敏度,相较通用晶振性能领先1~2个数量级,可极致压制各类复杂振动引发的相位噪声劣化,动态时序稳定性拉满.产品全温域频率稳定度≤±0.5ppb,具备超低老化漂移,长期参数一致性极强的优势,支持5MHz~300MHz宽频输出,兼容HCMOS方波,正弦波双输出制式,适配不同电路设计需求.内置全新升级抗震封装结构,彻底规避机械谐振干扰,专门适配航空航天,军工雷达,高精度授时,精密测控等极致严苛的高动态工况.
2.CTS525/535/536系列抗振TCXO晶振(工业/车规级主力):作为工业量产主力抗振温补晶振,该系列针对性优化晶片四点固定结构与金属屏蔽抗震封装,大幅降低振动应力对晶片的影响,g灵敏度指标,动态相噪性能远优于市面通用普通TCXO产品,完美平衡高精度,高抗振性与量产性价比.产品支持-40℃~+105℃超宽温域稳定工作,同时耐受高低温温差骤变与持续机械振动,适配车载电子,工业自动化,户外物联网通信,动态定位终端等批量量产场景,是民用高端,工业精密设备的最优量产选型.
七,工程落地优化方案(研发/量产通用)
结合CTS原厂官方设计规范,多年器件应用经验与海量终端量产落地案例,总结出一套可直接落地,适配研发调试与批量量产的振动相位噪声全方位优化方案,能够快速解决设备动态时序不稳定,相噪超标,工况失效等核心问题,兼顾研发效率与量产良率:
1.精准选型:优先选用低g灵敏度抗振器件:选型是解决振动相噪问题的核心根源,车载导航晶振,工业,航空,户外等高动态振动工况,严禁选用普通通用晶振与高g灵敏度温补晶振,必须针对性匹配CTS低Γ值抗振专用振荡器.从器件底层降低振动频率调制效应,最大程度削弱机械振动对时钟频率与相位噪声的干扰,是解决动态相噪问题最直接,最高效,最彻底的技术方案.
2.PCB布局抗振优化设计:PCB布局阶段需提前规避振动风险,晶振尽量远离设备振动集中区域,螺丝固定受力点位,电机,风扇等振动源周边,避免器件长期受机械应力影响;器件优先居中规整摆放,减少PCB悬空受力区域,降低振动形变影响;严格缩短时钟信号走线,保证走线短直规整,同时强化底层完整地平面屏蔽,有效隔绝机械应力与电磁干扰的叠加影响,保障时钟信号稳定.
3.设备结构减振辅助设计:针对高频,高精度,高价值时序设备,可针对性增加专用硅胶减振垫片,悬浮隔离减振结构,通过物理减振方式削弱外部振动传递效率.设计时需保证减振结构的固有谐振频率低于设备常规工作振动频段,彻底避免共振隐患,最大化阻断振动应力传导路径,从设备结构层面降低晶振受到的振动冲击.
4.电路降噪与阻抗匹配优化:优化晶振供电电路,选用低噪声LDO稳压芯片替代普通稳压电路,搭配0.1μF高频滤波电容+10μF稳压电容的高低频组合滤波方案,彻底滤除电源纹波,杜绝电源噪声与振动噪声叠加干扰;严格按照CTS原厂规格书精准匹配负载阻抗,避免阻抗失配引发的信号反射,波形畸变与噪声放大,进一步提升时钟信号纯净度与动态稳定性.
5.按需分区适配选型:严格区分设备工作工况,长期固定静置的静态设备可选用常规高精度晶振型号,控制产品成本;长期处于颠簸,振动,动态运行状态的设备,必须升级CTS专用抗振低相噪晶振,杜绝盲目选型,低价选型带来的隐性性能缺陷,动态失效与量产返工问题,实现性能与成本的最优平衡.
八,康华尔电子原厂技术与供货保障
作为CTS官方一级授权代理商,康华尔电子深耕频率控制器件行业多年,专注供应CTS全系列石英振荡器,TCXO温补晶振,OCXO恒温晶振,精密传感器件,所有出货产品100%原厂原装正品,可全程提供官方品牌授权证书,出厂高精度测试报告,品质溯源资质文件,坚决杜绝翻新,散新,拆机,仿冒等劣质物料,从源头保障客户设备动态工况稳定性与量产品质.
公司长期常备CTS超低g灵敏度抗振晶振,工业级高精度温补晶振,军工级恒温振荡器海量现货,型号覆盖齐全,频点丰富,精度档位完整,库存充足,交期高效稳定,可快速响应客户样品测试,研发打样,小批量试产,大批量整单配套,长期项目定点供货等各类需求.同时依托原厂技术资源与海量落地案例,为客户提供振动工况专项方案评估,相位噪声仿真分析,器件精准选型匹配,PCB布局优化指导,量产不良故障整改,产品性能调试优化等全流程一站式技术支持,精准解决客户研发选型难,动态性能不达标,量产良率低,设备时序不稳定等核心痛点,全方位助力客户缩短研发周期,降低生产成本,提升产品核心竞争力.
如需CTS抗振低相噪晶振选型,技术方案对接,样品申领与批量采购,欢迎致电康华尔电子:0755-27838351.
