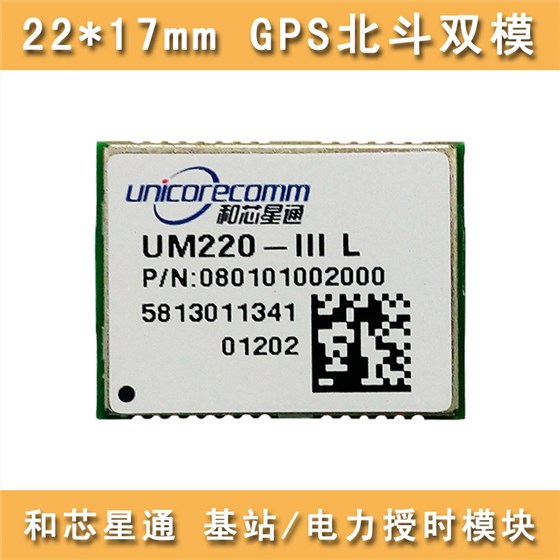

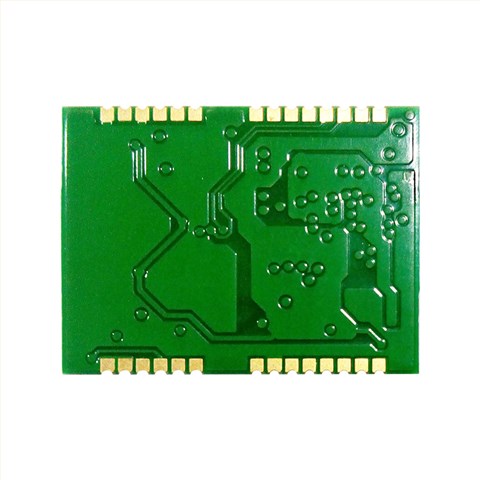

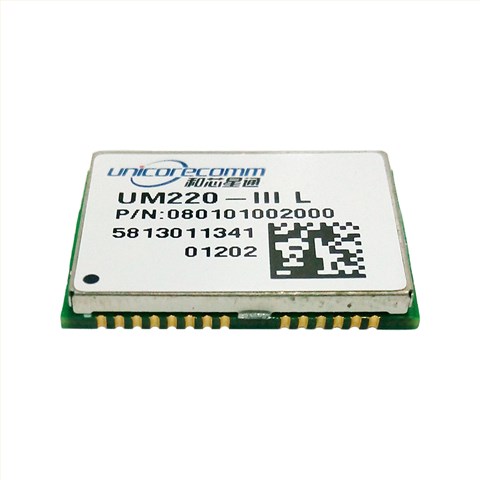

深圳联创星代理和芯星通 UM220-III L 精密授时模块 基站/电力授时模块
| 产品简介 |
|
||
| UM220-IIIL是和芯星通针对车载后装包括导航、监控应用推出的BDS/GPS双模定位模块。UM220-IIIL是UM220IIINL系列块的第三代产品，采用和芯星通完全自主知识产权的低功耗GNSSSoC芯片-HumbirdTM，是目前市场上尺寸最小的完全国产化的BDS/GPS模块，集成度高、易于应用，非常适合对成本要求高的GNSS规模应用。 | |||
| 产品特点 |
|
||
| 精密授时，1PPS精度优于20nm | |||
| 支持单星授时模式，即使只有一颗可见卫星仍能保持可靠授时 | |||
| 支持专门的授时数据协议、指令控制 | |||
| 设计紧凑，体积小巧 | |||
| 兼容主流GPS授时模块，节约替换成本 | |||
| SMD表贴封装，便于批量生产 | |||
| 技术指标 |
|
||
| 性能指标 |
|
||
| 通道 | 基于64通道HumbirdTM芯片 | ||
| 频率 | BDSB1 | ||
| GPSL1 | |||
| 定位模式 | 单系统独立定位 | ||
| 多系统联合定位 | |||
| 定位精度1 | 2.5mCEP(双系统水平) | ||
| 2.0mCEP(SBAS水平)* | |||
| 速度精度1(RMS) | GNSS/GPS:0.1m/s | ||
| BDS:0.2m/s | |||
|
|
BDS | GPS | |
| 灵敏度 | 跟踪 | -160dBm | -160dBm |
| 捕获 | -145dBm | -147dBm | |
| 热启/重捕 | -150dBm | -150dBm | |
| 首次定位时间(TTFF) | 冷启动:30s | ||
| 热启动:1s | |||
| 重捕获:<1s | |||
| 1PPS | 20ns | ||
| 数据更新率 | 1Hz | ||
| 物理特性 |
|
||
| 尺寸 | 17*22.4*2.4mm | ||
| 封装 | 28引脚，SMD表面贴装 | ||
| 温度 | 工作温度：-40℃~+85℃ | ||
| 存储温度：-45℃~+90℃ | |||
| 电气指标 |
|
||
| 电压 | 2.7V~3.6VDC | 功耗 | 180mW |
| LNA馈电 | 2.7V~3.3V,<100mA | ||
| 功能特性 |
|
||
| 有源天线、无源天线，单星授时模式 | |||
| 功能接口 |
|
||
| 1xUART | 数据接口 | NMEA0183(兼容北斗) | |
| 1x1PPS输出 | Unicore | ||
| 注：标注*部分为可选配置；典型值,<30m/s开阔天空 | |||
| 应用领域 |
|
||
| 电信基站授时、电力授时、局域网时间同步 | |||
