什么是实时时钟(RTC)？

实时时钟RTC是一种专用集成电路,用于从时钟源生成并输出时间、日期及其他数字数据.它也可以指实现这些功能的功能模块和软件.

实时时钟(RTC)是如何工作的？

基本的RTC由一个晶体单元作为时钟源、其振荡电路和一个日期/时间计数电路组成.对晶体施加电压会产生一种称为“压电效应”的现象,产生小电荷.这种电荷被放大并反馈到晶体,以获得恒定频率的信号.晶体单元的振荡信号被用作日期-时间计数电路的时钟源,以生成日期-时间数据.石英晶体在所有压电材料中具有最稳定的振荡频率,因此能够产生高度精确的时间数据.

什么是实时时钟模块(RTC模块)？

什么是RTC模块？

RTC功能可以嵌入在MCU中,但你也可以使用单独的RTC模块或独立的RTC(称为RTCIC或RTC芯片).将RTC与MCU分离,即使MCU处于睡眠模式,时间也能独立保持.如下所述,RTC模块相较于分立RTC具有关键优势.
RTC模块是一个集成RTC集成电路、振荡电路和主时钟的单一封装.

RTC模块与RTC集成电路的区别

与RTC集成电路不同,RTC模块将必要元件集成为单一封装,因此用户无需自行设计振荡电路或调整频率.
RTC模块可以节省电路板空间,因为它们减少了分立元件的数量.它们的优势是更不容易受到外部环境的影响.

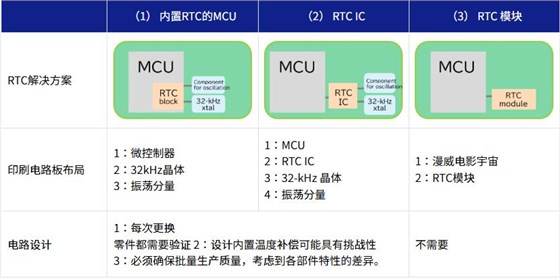

三种配置提供RTC功能及其各项特性

RTC模块的主要用途

即使MCU处于睡眠模式,RTC模块仍可继续计时,并在指定间隔或任意时间使用唤醒定时器或闹钟唤醒MCU.这使MCU的激活时间被大幅缩短,从而显著降低了整个系统的功耗.
-使用示例：多功能外设(MFP)、汽车BMS(电池管理系统)等.

由于其卓越的时间控制精度,这些模型被广泛应用于需要最小化时间漂移或无法与服务器周期性同步的应用.
-使用示例：娱乐、智能照明等
