传统TCXO的功耗与稳定性悖论
石英晶体的固有频率随温度变化呈三次函数曲线(Δf/f=A(T-T)+B(T-T)²+C(T-T)³),普通晶振温漂达±20~50ppm,无法满足精密设备需求.传统有源TCXO通过"温度传感器实时采样→运算芯片计算补偿量→变容二极管调整负载电容"的闭环模式修正频率漂移,虽将稳定性提升至±0.5~±2.5ppm,但存在两大致命缺陷:
额外功耗负载:有源补偿系统需全程供电,静态功耗显著增加,50MHz频段典型功耗超12mA,与物联网,可穿戴设备的微安级功耗需求严重冲突;
补偿精度受限:有源电路易受电源噪声,温漂干扰,补偿误差随温度波动放大,极端环境下稳定性降至±5ppm以下.
长期以来,行业陷入"提升稳定性必增功耗,降低功耗则牺牲精度"的两难困境,而Bliley的技术创新彻底打破这一悖论.
核心技术:四大维度实现零功耗稳频
(一)无源阻容温度补偿:零额外功耗的补偿架构
Bliley摒弃传统有源补偿方案,采用高精度定制化热敏电阻+低温漂精密阻容元件组成无源补偿网络,与高纯石英晶体谐振单元精准串联匹配,构建"无源闭环补偿系统".该网络服务器晶振无需供电,完全依托元件自身温度-阻抗特性,实时感知环境温度变化,自动调整晶体负载电容,精准抵消晶体固有温漂.
工作原理:晶体频率随温度升高而下降时,热敏电阻阻抗同步变化,触发阻容网络输出反向补偿信号,微调负载电容使频率回升;温度降低时则反向调节,全程无任何有源器件参与,零额外功耗,补偿响应速度达微秒级,优于有源方案的毫秒级延迟.
(二)超低功耗微电流电路调校:基础功耗极致优化
在无源补偿基础上,Bliley对振荡核心电路进行微电流架构重构,采用专利低噪声振荡拓扑,优化晶体管工作点与偏置电路,将核心电路静态电流控制在5mA以内(50MHz频段),仅为传统有源TCXO的1/2.同时,通过动态电流分配技术,在温度稳定时段自动降至微安级待机电流,温度波动时快速唤醒补偿,全程不增加额外功耗,仅优化基础功耗分配.
(三)高等级高纯晶体坯料:从源头降低温漂
Bliley依托百年石英晶体加工经验,精选超高纯度天然石英晶体坯料,采用独家"低应力切割工艺",精准控制晶体切割角度(误差≤0.01°),优化晶体温频特性曲线,将晶体固有温漂从普通坯料的±30ppm降至±5ppm以内,从源头减少补偿压力.同时,通过精密研磨与真空镀膜工艺,降低晶体表面缺陷与电极应力,进一步提升频率稳定性与长期老化特性(首年老化≤±1ppm)resources.bliley.com.
(四)出厂全温区参数固化校准:批量一致性保障
Bliley建立-55℃~125℃全温区自动化校准体系,每颗晶振出厂前均经过100+温度节点的频率-温度特性测试,将补偿参数固化至无源阻容网络中,无需用户二次校准,批量产品稳定性一致性达±0.1ppm.相比传统有源TCXO振荡器的单节点校准,全温区固化校准可有效避免温度梯度导致的补偿偏差,确保极端高低温环境下稳定性仍维持在±0.28ppm~±1.2ppm的高水平.

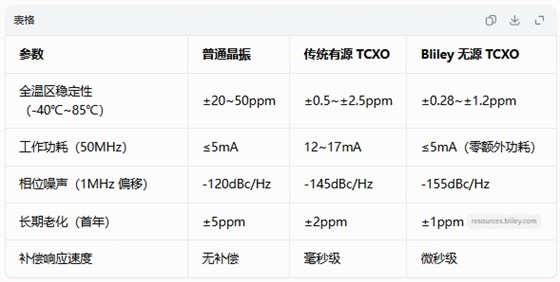

性能对比:零功耗稳频的量化优势
数据显示,Bliley温补晶振在功耗与普通晶振持平的前提下,稳定性较传统有源TCXO提升1~2倍,相位噪声降低10dBc/Hz,长期老化特性优化50%,真正实现"零功耗增幅稳频".
应用场景:低功耗高精度的全域适配
Bliley无源温补晶振凭借"零额外功耗+超高稳定性"的核心优势,完美适配以下高要求场景:
卫星通信与导航:低轨卫星(LEO),GPS/北斗接收机,极端温度环境下稳定时序保障,功耗降低40%以上;
工业物联网晶振:户外传感器,无线测控终端,电池供电场景下长期稳定运行,温漂抑制至±0.5ppm以内;
5G基站与边缘计算:微基站,分布式天线系统,低功耗高稳定时钟同步,相位噪声达-155dBc/Hz;
航空航天与国防:机载设备,雷达系统,宽温区(-55℃~125℃)稳定工作,抗振动,抗冲击性能优异.
|
