CTS西迪斯晶振时钟终端技术与布局考虑
在物联网传感,无线射频通信,工业自动化控制,智能穿戴终端,高精度卫星定位,便携医疗电子等各类电子产品的硬件设计体系中,时钟系统是整机时序同步,高速信号传输,精准数据校准,设备休眠唤醒,指令逻辑执行的核心基础核心单元,堪称电子产品的"时序大脑".而晶振作为时钟终端唯一的频率基准核心元器件,其内部谐振特性,外部电路终端匹配精度,时钟驱动参数适配性,PCB布局布线的规范性,直接全方位决定了终端设备的时序运行稳定性,时钟相位噪声指标,高低温频率漂移精度,整机EMC电磁兼容性能,电池低功耗续航能力五大核心关键性能,是硬件研发设计中看似基础,实则决定产品品质与量产良率的核心环节.
在硬件研发调试,样机测试,量产整改的全流程中,绝大多数工程师都会频繁遇到各类晶振时钟相关疑难故障:晶振上电不起振,开机起振延迟,低温环境停机振荡,工作频率漂移超标,时钟相位抖动过大,无线通信频繁丢包,整机EMI辐射超标,设备待机功耗异常飙升等.经过大量量产案例复盘验证,在排除晶振本体品质瑕疵,批次不良,焊接故障的前提下,90%以上的时钟系统故障根源,均来自时钟终端电气参数匹配不合理,驱动电压与输出模式不匹配,PCB布局布线不规范,接地隔离与屏蔽设计存在缺陷.这类隐性设计问题在样机常温测试中不易暴露,极易流入量产环节,引发批量设备故障,售后返修,大幅增加企业研发与生产成本.
CTS(西迪斯)作为全球深耕频率控制与时钟器件领域的顶尖品牌,拥有近百年的晶体研发,工艺迭代与量产经验,旗下无源石英晶体,有源时钟振荡器,高精度TCXO温补晶振,OCXO恒温晶振,TSX集成热敏校准晶体等全系列产品,均配套完善,标准化,高精度的专属时钟终端技术规范,电路匹配参数与PCB布局设计准则,完美适配民用消费电子晶振,工业宽温,高端精密测控等全层级应用场景,从器件端为时钟系统稳定性筑牢基础.深圳市康华尔电子作为CTS品牌官方授权一级代理商,深耕晶振行业十余年,专注CTS全系晶振现货供应与技术配套服务,不止为客户提供100%原装正品,可溯源的CTS晶振产品,更聚焦硬件研发落地痛点,为企业提供一对一时钟终端参数匹配,时钟电路优化整改,PCB布局规范指导,设备功耗与稳定性调试的一站式技术支持,有效规避设计隐患,助力客户产品一次调试成功,稳定量产.咨询热线:0755-27838351.
一,CTS晶振时钟终端核心技术原理
时钟终端电路是串联晶振谐振单元与主控芯片振荡输入引脚的核心电气回路,是保障晶振脱离空载,稳定谐振,精准输出时钟信号的关键载体,其核心功能涵盖精准阻抗匹配,负载参数校准,驱动电流限流,电源与信号噪声滤波,时钟相位动态补偿五大核心作用.通过标准化的终端电路设计,可强制晶振始终工作在出厂标定的额定谐振频点,抑制信号畸变,降低相位抖动,过滤杂讯干扰,输出高稳定,高精度,低损耗的标准时钟信号.CTS针对无源被动晶体,有源集成振荡器,温度补偿晶振,恒温高精度晶振等不同品类,不同工作原理的产品,制定了差异化,场景化的终端电气标准,从电路底层规避时钟停振,频漂,失真,功耗异常等各类运行故障.
1,无源晶振时钟终端负载匹配技术
CTS无源石英晶体(包含TFE20全系低功耗无源晶体系列)属于纯被动式谐振器件,内部无任何驱动电路,供电模块与补偿结构,无法自主起振工作,必须依托MCU,MPU,FPGA等主控芯片内部的振荡驱动电路,配合外部对称负载电容组成完整的LC谐振回路,才能实现稳定起振与频率输出.因此,负载电容CL的精准匹配是无源晶振时钟终端设计的核心重中之重.CTS全系无源晶振出厂前均经过精密设备校准,标注唯一标准负载电容参数,行业常用规格涵盖6pF,8pF,10pF,12pF,16pF,20pF等,该参数是保障石英晶振达到额定标称频率,实现最小温度漂移,维持全程稳定起振的核心基准参数,任何参数偏差都会直接改变晶振谐振状态.
CTS官方提供标准化负载电容精准匹配计算公式:总负载电容CL=(C1×C2)/(C1+C2)+C寄生.在常规硬件设计中,行业统一采用C1=C2的对称取值方案,可最大程度保证时钟谐振回路左右结构均衡,消除信号传输不对称引发的相位偏移与相位抖动问题,大幅提升时钟信号纯净度.针对当下主流的低功耗硬件设计场景,CTS低功耗进口无源晶振专门优化了晶体谐振阻抗参数,降低回路自身损耗,搭配工程师精准匹配的终端负载电容,可最大限度削减时钟回路的无功功率损耗,完美实现设备低温稳定起振,全程时序精准,超低待机功耗的三重适配效果,全面适配长效续航类终端产品设计需求.
2,有源晶振时钟终端驱动与电平匹配技术
相较于无源晶体,CTS616/626低压时钟振荡器,516/535/536系列TCXO温补晶振,超低功耗OCXO恒温晶振等有源晶振产品,内部已集成高精度振荡电路,稳压驱动电路,温度补偿电路与信号整形电路,无需外部搭配负载电容即可独立稳定工作,电路设计更简洁,稳定性更强.这类有源晶振的时钟终端设计核心,主要聚焦工作电压精准适配,输出驱动电平匹配,端口输出阻抗匹配,电源与信号噪声滤波四大核心维度,也是区别于无源晶体的关键设计要点.
电压适配层面,为适配新一代低功耗芯片的迭代趋势,CTS全系有源晶振全面覆盖1.8V,2.5V,3.3V三档主流工作电压,可无缝匹配各类超低电压架构的主控芯片,无线射频芯片,定位芯片的时钟接口,彻底规避传统高压晶振适配低压电路时出现的驱动启动异常,端口持续漏电,整机功耗超标等行业难题.电平输出标准层面,CTS有源晶振支持LVCMOS标准方波,削波正弦波,高频方波等多种可编程输出模式,其中专为低功耗设备定制的削波正弦波输出模式,可在不牺牲时序精度,不降低信号稳定性的前提下,有效减少时钟信号高频翻转产生的动态功耗损耗,从器件终端层面优化整机能耗表现.
与此同时,CTS有源晶振出厂前已完成端口输出阻抗的精密校准,阻抗参数与主流芯片时钟输入端口高度适配,常规工况下无需额外串联,并联匹配电阻,即可直接对接芯片时钟引脚,大幅简化外围终端电路设计,节省PCB布局空间,适配设备微型化集成需求.更重要的是,精准匹配的输出阻抗可彻底规避高速时钟信号传输过程中的信号反射,电压过冲,波形振铃,信号衰减等阻抗失配问题,极大提升高速时钟信号的完整性与稳定性,从源头降低EMI干扰风险,助力设备顺利通过电磁兼容测试.

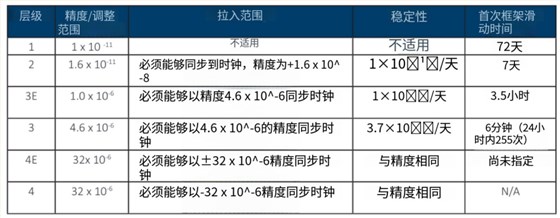

3,高精度晶振温度补偿终端校准技术

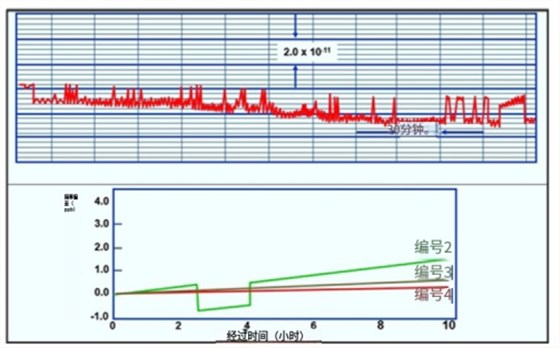

对于TCXO温补晶振,OCXO恒温晶振,TSX集成热敏校准晶体等高精度,高稳定性CTS晶振产品,主要应用于精密定位,工业勘探,高速通信,精密测控等高端场景,这类产品的时钟终端设计标准远高于普通通用晶振,除基础的电气电压,阻抗,滤波匹配外,还需要配套专属的温度校准终端技术.其中TSX系列创新型集成热敏电阻终端架构,无需工程师外接额外测温电路与校准器件,可实时精准采集晶体工作温度,配合设备终端轻量化校准算法,动态修正温度变化带来的频率漂移误差,实现全温区稳频效果;高端OCXO恒温晶振则搭载智能温控终端回路,实时精准调控晶体谐振工作温度,隔绝环境温度波动干扰,实现ppb级超高频率稳定度,全方位满足高端精密设备的超高精度时钟需求.
二,时钟终端常见设计误区与设备故障影响
在电子产品硬件研发与量产设计中,时钟终端参数匹配失误,终端电路设计不合理,配套电路缺失,是最容易被工程师忽略,但对设备性能影响极大的隐性设计漏洞.这类问题在常温,空载样机测试中基本不会暴露,一旦进入高低温测试测量设备晶振,长期老化测试,批量量产,户外实际工况运行,就会集中爆发故障,尤其对低功耗续航,高稳定通信,高精度测控类设备的影响尤为致命,具体故障机理与危害如下:
负载电容不匹配:负载电容偏大,会导致晶振谐振阻抗升高,起振驱动力不足,出现上电起振缓慢,低温环境停振,时序启动异常等问题;负载电容偏小,会造成晶振谐振频率偏高,工作电流增大,整机功耗飙升.两种偏差均会引发设备频率偏移超标,系统时序错乱,无线通信数据丢包,定位设备坐标漂移等核心故障,严重影响产品稳定性.
驱动电压不匹配:新一代低电压主控芯片搭配传统高压晶振,会出现时钟输出波形畸变,高低电平阈值不匹配,端口持续漏电等问题,直接造成设备待机功耗翻倍,大幅缩短锂电池,干电池供电设备的续航周期,是低功耗设备续航不达标的核心诱因之一.
无滤波隔离设计:时钟终端电路未配置完善的滤波,隔离结构,电源高频杂讯,周边功率器件串扰干扰会直接导入时钟谐振回路,造成晶振频率漂移持续增大,时钟信号失真,最终导致精密测控设备数据误差超标,通信设备链路不稳定等故障.
三,CTS晶振标准化PCB布局布局核心规范
如果说电气终端参数匹配是晶振稳定工作的基础保障,那么标准化的PCB布局布线就是时钟系统长期可靠运行,功耗最优,EMC合规的核心关键.经过大量量产项目调试整改案例验证:完全相同的CTS晶振型号,完全一致的终端电路参数,相同的主控芯片方案,仅因PCB布局布线细节差异,设备的时序稳定性,高低温工况表现,整机功耗,电磁兼容性能差距可达数倍.结合CTS官方原厂设计手册,工业通用硬件设计规范以及多年量产落地经验,我们总结出适配全系美国CTS晶振的标准化,可直接落地的PCB布局布线核心规范,全面规避各类隐性设计故障.
1,器件布局:就近布局,隔离干扰,规避板边
无论是无源晶体,普通有源振荡器还是高精度TCXO温补晶振,CTS全系时钟器件均遵循就近摆放,最短走线,远离干扰,规避板边的核心布局原则.晶振必须紧贴主控芯片对应的时钟输入,输出引脚摆放,最大限度压缩XIN,XOUT时钟信号线的走线长度,减少寄生参数叠加.行业标准化硬性规范:20MHz以上高频高速晶振,时钟走线长度必须严格控制在5mm以内;20MHz以下常规低频晶振,走线长度不宜超过10mm,走线过长会持续叠加寄生电容与寄生电感,改变时钟回路谐振参数,引发频率漂移,信号波形失真,时序抖动等问题.
布局阶段需严格规避PCB板边区域,晶振器件本体距离PCB边缘至少预留10-15mm安全间距,PCB板边易受外界电磁辐射,机械应力,空气湿度影响,会干扰晶振谐振精度,同时避免设备壳体接地不良引发的时钟信号泄露问题.同时需在晶振周边设置专属电气禁布区,以晶振器件中心为原点,向外延伸3倍器件封装长度的范围之内,严禁布置高频信号线,大功率电源走线,MOS开关管,功率电感,电源稳压模块等强发热,强干扰器件,彻底实现强弱信号电气隔离,杜绝外部干扰侵入时钟回路.
2,无源晶振电容布局:对称就近,短地回流
针对CTS无源晶振系统,两颗对称负载电容的布局是决定回路平衡,低损耗稳定工作的关键.两颗负载电容必须紧贴晶振两端焊盘对称放置,优先靠近晶振器件而非主控芯片,最大程度缩短电容与晶振之间的走线Stub残段,从源头减少寄生参数干扰,保证谐振回路参数精准匹配CTS晶振出厂标定标准.同时,两颗电容的接地引脚必须采用集中单点接地设计,地线走线极致短,直,粗,杜绝地线分叉,迂回绕线,长距离走线,保证时钟信号回流路径最短,回路阻抗最低,有效降低接地损耗与信号干扰.
整体布局严格遵循"电容—晶振—芯片引脚"的单向短直信号传输路径,坚决杜绝时钟走线跨层布线,迂回绕线,锐角走线,保证左右两侧时钟谐振回路结构完全对称,参数一致,有效抑制相位偏移与相位抖动,保障晶振在全温区,全工况下始终处于稳定谐振状态,杜绝间歇性工作异常,频漂超标等隐性故障.
3,走线规范:独立路径,禁止平行,全程包地
晶振时钟信号属于微弱,高精度,高敏感信号,极易受到外界走线串扰影响,因此时钟走线必须采用独立布线方案,全程远离大功率电源线,高速差分信号线,总线传输线,高频射频线等干扰源,严禁与各类高频走线平行长距离耦合,交错走线,彻底规避串扰干扰导致的时钟信号失真,抖动超标问题.时钟走线全程保持均匀,短直,无锐角,无冗余弯折,尽量采用单层完整布线,减少过孔使用数量,避免频繁换层引发的走线阻抗突变,信号损耗,寄生参数叠加,保障时钟信号传输完整性.
针对高频,高精度,高稳定性要求的通信,定位设备,CTS晶振时钟走线必须采用全程包地屏蔽设计,在时钟信号线左右两侧布设完整地线包裹,形成封闭式屏蔽通道,同时包地线每隔200-300mil增设GND接地过孔,构建连续完整的屏蔽地环,既能隔绝外部电磁干扰侵入时钟回路,又能抑制时钟高频信号向外辐射干扰,双重优化整机EMC电磁兼容性能.同时严格遵循核心禁忌:晶振器件正下方的PCB区域严禁铺铜,严禁走线,避免大面积铜皮叠加寄生电容,改变终端负载参数,破坏晶振固有谐振频率,引发频率偏移故障.
4,接地与电源终端设计:隔离地,纯净化供电
为最大程度保障CTS高精度晶振,低功耗时钟系统的长期稳定性,时钟电路优先采用独立模拟地分区设计,将时钟模拟地与数字功率地,电源地,功率器件地物理分区隔离,仅在单点位置汇接连通,彻底杜绝数字电路高频开关噪声,功率电路杂讯串入精密时钟回路,从源头解决频漂异常,时钟抖动超标问题.针对所有CTS有源晶振,供电引脚必须配置多级组合去耦电容,采用10μF低频滤波电容+100nF中频陶瓷电容+1nF高频NPO电容的经典搭配,电容就近贴合供电引脚接地,全方位滤除电源高低频杂讯,电压波动,保证时钟供电纯净,稳定,无干扰.
针对金属封装的CTS工业级,高精度晶振,器件外壳接地焊盘必须百分百可靠接地,焊接饱满无虚焊,空焊,金属外壳接地后可形成全方位电磁屏蔽层,既能阻隔外界复杂电磁环境对晶振精度的干扰,又能抑制晶振自身高频信号向外辐射,大幅提升设备在工业复杂工况,强干扰环境下的时钟运行稳定性,保障设备全天候稳定工作.
5,高低温与低功耗场景专属布局优化
针对工业宽温,户外无人值守,车载多媒体晶振高低温等极端应用场景,布局阶段需重点做温控优化,将CTS晶振器件全面远离CPU主控,功率MOS管,电源芯片,储能电感等高发热器件,避免局部热量聚集导致晶振工作温度异常升高,引发温漂超标,精度下降等问题.针对电池供电的超低功耗物联网,可穿戴设备,通过精准优化终端负载匹配,精简走线寄生参数,优化接地回流回路,可最大限度降低时钟回路静态功耗与动态工作功耗,充分释放CTS低功耗晶振的性能优势,有效延长设备电池续航时长,契合长效待机的产品设计需求.
四,不同品类CTS晶振时钟终端与布局适配方案
1,TFE20低功耗无源晶体方案
TFE20系列低功耗无源晶体是物联网行业应用最广泛的通用型时钟器件,主打超低功耗,高性价比,高稳定性,适配智能水电燃气仪表,无线温湿度传感终端,便携可穿戴设备,低速数据记录仪等轻量化低功耗产品.该方案核心设计要点为:严格按照CTS原厂标称参数匹配负载电容,保证谐振参数精准达标;两颗负载电容对称就近布局,极致缩短地线回流路径,精简走线寄生参数,降低回路无效功耗;常规民用场景无需复杂包地屏蔽设计,简化PCB结构,节省生产成本,完美兼顾低成本,超低功耗与长期运行稳定性,是民用低功耗终端的最优时钟布局方案.
2,616/626低压有源晶振方案
616/626系列1.8V低压有源晶振,专为新一代超低功耗主控芯片量身打造,广泛适配各类微型化,长续航的智能硬件设备.该方案终端与布局核心要点为:严格匹配1.8V超低工作电压,杜绝电压不匹配引发的漏电,功耗超标问题;供电端口配置多级去耦电容,保障低压供电纯净稳定;时钟走线短直独立,远离高频干扰源,规避信号串扰;产品无需外接负载电容,大幅简化PCB布局结构,节省板卡空间,完美适配蓝牙耳机,微型传感器,便携智能终端等微型化,高续航需求的设备.
516/535/536系列高精度低功耗TCXO温补晶振,主打高频稳定,低抖动,低漂移,是无线WiFi模块,蓝牙通信终端,工业无线组网设备,高速数据传输终端的核心优选器件.该方案布局适配要点:全程采用包地屏蔽设计,隔绝外部电磁串扰;采用独立纯净供电回路,杜绝电源杂讯干扰;器件远离发热器件与强干扰源,避免温度漂移与信号失真;严格控制走线长度与阻抗一致性,保障高速时钟信号传输完整,彻底杜绝通信抖动,数据丢包,传输延时等问题,全方位保障高速无线通信链路长期稳定运行.
4,OCXO/TSX高端精密晶振方案
OCXO恒温晶振,TSX集成热敏校准晶体属于高端精密时钟器件,主要适配北斗/GPS导航晶振高精度定位终端,深海勘探监测设备,野外工业精密测控仪器,军工级通信设备等高端场景,对终端匹配与布局工艺要求极高.核心适配方案:采用独立模拟地分区设计,隔离数字电路噪声;全程完整屏蔽结构,杜绝外界干扰;器件远离热源与功率器件,规避温度与电磁影响;配合专属温度校准终端电路,实现全温区ppb级高精度稳频,保障设备在极端高低温,强干扰,无人值守工况下,始终保持高精度,低功耗,稳定运行.
五,康华尔电子CTS晶振技术配套服务优势
作为CTS品牌官方授权一级代理商,深圳市康华尔电子不止是元器件供货商,更是硬件企业专属的时钟系统解决方案服务商.我们深耕晶振技术落地应用多年,深刻洞悉各类硬件产品的时钟设计痛点与量产难点,不仅为客户提供全系原装正品,现货库存,品质可溯源的CTS全品类晶振,更聚焦研发调试,样机整改,量产优化全流程,为客户提供专属的时钟终端技术与PCB布局配套服务,精准解决各类研发难题:
精准终端参数匹配服务:根据客户所用主控芯片型号,硬件电路架构,工作电压,设备功耗阈值,应用工况温区,一对一精准匹配CTS晶振负载电容,驱动电压,输出模式,阻抗参数等核心终端指标,从设计源头规避参数不匹配,性能不达标的问题.
专业PCB布局技术指导:免费提供CTS原厂标准化布局规范手册,支持客户PCB图纸免费审核,针对时钟走线,接地设计,屏蔽布局,器件摆放等环节提供针对性整改优化建议,规避布局隐性故障.
故障调试与方案优化:协助客户排查解决晶振不起振,高低温频漂超标,待机功耗异常,EMI辐射超标,无线通信丢包,时序错乱等各类时钟相关故障,针对性优化终端电路与布局方案,提升产品可靠性.
全链条稳定供货保障:长期常备CTS低功耗无源晶体,低压有源晶振,高精度TCXO,OCXO,TSX校准晶体等全系型号现货,支持小批量试样测试,中批量试产,大批量规模化量产,交货周期稳定,产品品质全程可溯源.
六,总结
客观来说,CTS晶振本身具备优异的原生性能,稳定的工艺品质与成熟的技术体系,但器件的优良性能必须依托合理的时钟终端电气匹配,标准化的PCB布局布线工艺才能完全释放.终端电气参数匹配决定了晶振的基础谐振工作状态,是器件稳定工作的前提;而PCB布局布线的规范性,则直接决定设备批量量产的良率,长期运行稳定性,高低温环境适应性,低功耗表现与EMC合规性.行业大量量产故障复盘证明,市面上绝大多数时钟系统隐性故障,批量不良,性能不达标问题,并非晶振本体品质缺陷,而是研发设计阶段终端匹配,布局布线不规范导致的人为设计隐患.
依托CTS全球成熟的时钟终端技术体系,全覆盖的晶振产品矩阵,搭配标准化,可落地的PCB布局设计方案,可从底层彻底解决电子产品时序运行不稳,高低温频率漂移超标,整机功耗偏高,EMC电磁兼容异常,通信数据丢包等各类核心问题,全方位提升消费电子,物联网传感,智能仪表,工业无线通信,高端精密测控设备的产品可靠性与市场核心竞争力,助力企业打造高稳定,低功耗,高合规性的优质硬件产品.
如需CTS晶振型号选型,时钟终端参数匹配,PCB布局技术咨询,样品测试,批量报价,欢迎致电康华尔电子:0755-27838351,我们将以专业技术服务与优质产品,助力您的产品高效研发,稳定量产！
