CTS晶振热敏电阻规范处理与焊接工艺指南

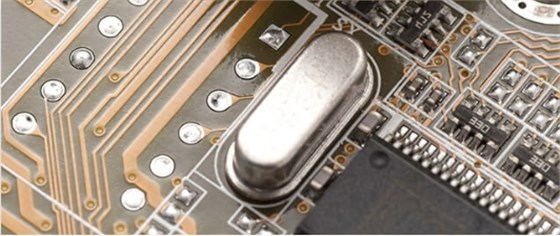

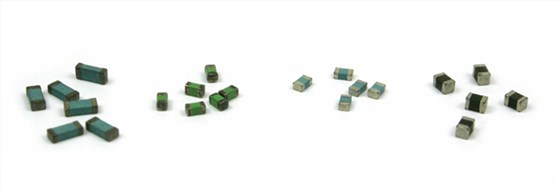

在现代精密电子设备的研发与批量生产中,频率振荡与温度管控是保障电路稳定运行的两大核心关键.CTS晶振作为全球知名高精度频率元器件,凭借超低温度漂移,超高频率稳定度,抗干扰能力强,长期使用寿命长等突出优势,被广泛应用于工业自动化控制,智能家居终端,无线通讯设备,车载电子系统,精密仪器仪表等高端领域,为设备提供精准,恒定的基准频率,是电子产品正常工作的"时钟心脏".配套使用的CTS热敏电阻,则作为核心温控元器件,精准承担电路温度实时检测,温度动态补偿,设备过温保护等重要功能,有效解决电子设备工作发热,环境温差波动导致的性能偏差问题,大幅提升设备运行安全性与稳定性.二者均属于高精密,热敏敏感,静电敏感型元器件,内部晶片,瓷体芯体结构精细脆弱,对焊接前置处理,焊接温度区间,操作时长,防静电作业,后续冷却工艺均有严苛标准.生产加工中一旦出现不规范操作,极易引发CTS晶振频率偏移,间歇性不起振,工作抖动,内阻异常等故障,同时导致CTS热敏电阻阻值漂移,测温精度失效,热响应迟缓,使用寿命大幅缩短,直接造成产品良品率下降,售后故障率升高等问题.
康华尔电子深耕电子元器件行业多年,是CTS品牌官方正规授权一级代理,专注于CTS全系列晶振,热敏电阻的原厂正品供应与技术配套服务.依托CTS原厂权威工艺标准,结合千万级批量生产实操经验,终端客户量产反馈及各类故障案例复盘,我们整理出这套完整,标准化的CTS西迪斯晶振与热敏电阻处理,焊接工艺规范及避坑指南.内容贴合中小批量手工返修,大批量SMT贴片生产全场景,可直接为电子研发工程师,生产工艺员,贴片加工厂,品质管控人员提供专业,合规,高效的工艺参考,从源头降低元器件焊接不良率,助力企业优化生产工艺,提升产品核心品质.如需元器件选型,样品测试,批量采购及工艺技术答疑,欢迎随时来电咨询:0755-27838351.
一,焊接前标准化前置处理(核心基础,重中之重)
在精密电子制造流程中,焊接工艺的成品率与稳定性,80%取决于前期预处理是否规范.CTS晶振与CTS热敏电阻均属于微米级精密元器件,内部结构高度精细化,石英晶片与陶瓷热敏芯体不具备抗压,抗高温,抗静电,抗腐蚀能力,对外部环境,机械应力,温度变化,洁净度等级有着极为严苛的准入标准.市面上绝大多数晶振不起振,频偏,间歇工作,热敏电阻温漂异常,测温不准,后期失效等质量问题,并非元器件本身品质问题,而是源于开封存储,工位环境,静电防护,焊盘处理,人工操作等前置工序不标准导致的隐性损伤.为彻底规避批量不良,售后返修,产品老化失效等行业痛点,所有操作人员,产线工艺人员,返修工程师必须严格执行防静电防护,防机械应力损伤,防粉尘油污污染,防潮湿氧化四大前置原则,系统化完成生产前整套预处理工作,为高质量焊接,长期稳定工作筑牢工艺基础.
1.1生产环境与全流程防静电处理
电子生产车间中的人体静电,设备静电,摩擦静电,环境感应静电电压可高达数千伏甚至上万伏,远超CTS晶振,热敏电阻内部精密结构的耐压阈值,极易瞬间击穿内部电极,晶片镀膜与热敏芯体,造成不可逆的隐性损坏.此类静电损伤具备极强的隐蔽性:元器件外观完好无损,上机初期可正常工作,但经过高低温循环,长时间通电老化,振动测试后会陆续出现停振,漂移,阻值跳变,功能失效等问题,是工业产品长期可靠性隐患的主要来源.因此,CTS精密元器件作业必须执行标准化防静电管控:作业台面必须铺设合规防静电桌垫并可靠接地,所有焊接设备,恒温烙铁,热风台,返修台,检测仪器外壳统一接地;操作人员上岗前必须佩戴合格防静电手环并实时检测接地状态,全程穿戴防静电工作服,防静电手套,禁止裸手,半裸手接触元件.车间环境需保持恒温恒湿,环境相对湿度严格控制在40%-60%,湿度过低极易产生静电积累,湿度过高则会导致引脚,焊盘受潮氧化,产生微漏电.同时作业区域需保持无尘,无油污,无挥发性杂质,避免细微粉尘吸附在焊盘与元器件引脚之间,形成绝缘层导致虚焊,接触电阻偏大,电路工作异常.全程禁止在无任何防静电措施的情况下拿取,转运,摆放CTS有源晶振与热敏电阻.
