CTS小型封装TCXO/VCTCXO晶振
在5G/物联网无线通讯,高精度GNSS卫星定位,工业物联网模块,自动化工控设备,车载智能控制系统,医疗精密仪器以及高频时序控制系统等高端电子领域,时钟频率的稳定性,精准度与纯净度直接决定设备的通讯质量,定位精度,运行稳定性与数据可靠性.常规无源石英晶振结构简单,无温度补偿机制,对环境温度波动,供电电压纹波,空间电磁干扰极度敏感,在高低温循环,复杂电磁干扰,长期通电运行的工况下极易出现大幅频率漂移,相位噪声超标,时钟抖动加剧,时序错乱等问题,最终引发设备通讯断连,定位偏移,数据丢包,程序死机等批量不良现象,完全无法满足高端精密设备的严苛时序要求.而CTS小型封装TCXO(温度补偿石英晶振),VCTCXO(压控温度补偿石英晶振)作为高端有源温补时钟器件,内置高精度温度检测与动态补偿电路,稳压滤波模块,依托成熟的晶片极化工艺与封装技术,具备超低温温度漂移,超高频率稳定度,超低相位噪声,可电压精准调频,小型化轻薄封装等核心优势,能够彻底解决普通晶振的时序缺陷,是当下紧凑型精密智能设备,工业工控,车载终端,射频通讯设备实现高精度,高可靠时钟源配置的核心优选元器件.
作为全球顶尖的频率控制元器件研发制造品牌,CTS拥有数十年石英晶片研磨,压电材料极化,温补电路设计,精密封装量产的技术沉淀,旗下小型化TCXO/VCTCXO振荡器系列产品是针对轻薄化,高精度,高可靠场景专项研发的高端时钟器件.全系产品采用工业级高强度陶瓷基座搭配屏蔽式无引脚Castellated贴片封装,彻底杜绝传统封装易受潮,易氧化,易受电磁干扰的问题,主流覆盖2.5×2.0mm超微型,3.2×5.0mm通用型,5.0×7.0mm标准版三大主流微型尺寸,完美适配便携智能设备,微型模组,高密度PCB的集成需求.产品兼具超薄集成体积,极低相位噪声,超宽温稳定工作,抗机械振动,抗环境湿热老化等多重优异特性,无论是民用消费电子,工业自动化设备,还是车载高低温严苛工况,精密检测仪器,均可长期稳定工作,是目前高端精密电子量产市场适配性最强,稳定性最优的小型化温补晶振系列之一.
康华尔电子｜CTS官方授权一级代理商,专注CTS全系列高精度晶振,热敏电阻,压电传感器原厂正品供应,提供型号选型,电路适配,Layout指导,焊接工艺,不良整改等一站式技术服务.全系现货原装,品质可溯源,交期稳定,咨询热线:0755-27838351.
一,产品定义与核心区别:TCXOvsVCTCXO
在产品研发选型,样品调试与批量量产过程中,绝大多数研发工程师,工艺人员极易混淆TCXO与VCTCXO两款温补晶振,仅凭外观尺寸,封装形态一致就盲目直接替换,忽略两者核心功能与电路适配的本质差异,最终导致设备时钟精度不达标,调频校准失效,定位锁星失败,整机功能异常等一系列问题,严重影响项目落地与产品量产良率.两款器件的核心区别集中体现在引脚定义功能,外围硬件适配电路,工作机制,应用场景与精度需求五大核心维度,也是小型封装高精度时钟电路设计,PCB布局,量产替换的核心关键要点,必须严格区分,精准适配.
2.CTSVCTCXO压控温度补偿型温补晶振:VCTCXO是TCXO振荡器的升级迭代款高端时钟器件,在保留原装温度补偿,超低温漂,高稳定输出的核心基础上,新增电压可控调频功能(VC控制端),实现了温度稳频+电压调频的双重精准调控机制.该器件不仅可以自动抵消环境温度带来的频率误差,还可通过外部输入0~3.3V连续可调模拟电压,精准微调时钟输出频率,实现高精度时钟校准,全网频率同步,相位锁定,误差修正.凭借极致的时序调控能力,VCTCXO主要应用于对时钟精度,同步性,实时性要求严苛的高端场景,包括高精度GNSS卫星授时,5G通讯设备,SyncE工业时钟同步系统,射频收发设备,基站终端,精密时序检测设备,车载高精度定位系统等需要动态频率校准与相位同步的核心领域.
核心区分要点(小型4脚封装通用准则):CTS同尺寸小型封装TCXO与VCTCXO外观,引脚布局完全一致,肉眼无法区分,也是研发量产最容易踩坑的关键点.标准化封装下,CTSTCXO的1脚为NC空置引脚,无任何电气功能,设计时直接悬空即可,禁止走线,接地或接电压;而CTSVCTCXO的1脚为专属VC调频控制引脚,是实现频率微调的核心引脚,必须精准接入0~3.3V可控调节电压,严禁悬空,直接接地,接入固定电压或超压输入,否则会直接导致晶振频率锁死,调频功能失效,输出波形异常,设备无法校准同步,引发整机功能性故障.
二,CTS小型封装TCXO/VCTCXO主流规格参数
CTS全系微型贴片TCXO/VCTCXO产品均按照工业级,车规级双重高标准研发制造,经过严苛的原材料筛选,晶片老化校准,高低温循环测试,振动冲击测试,湿热耐久测试,产品一致性,稳定性,可靠性远超行业通用标准.全系采用高强度陶瓷屏蔽基座与无引脚Castellated贴片结构,具备优异的电磁屏蔽性能,抗机械振动,防潮防尘,耐高低温老化能力,可有效隔绝外部环境干扰与机械应力损伤.其标准化核心参数适配市面上99%以上的精密电子设备时序设计需求,参数档位齐全,适配场景广泛,是高端设备时钟源国产化,高品质升级的优选方案.
1.主流封装尺寸:全面覆盖2520贴片晶振超微型超薄封装,3.2×5.0mm通用主流封装,7.0×5.0mm标准工业封装,全部采用SMD贴片无引脚设计,结构紧凑,贴装便捷,适配自动化SMT量产,完美适配轻薄化智能设备,微型模组,高密度PCB,紧凑型工业设备的集成安装需求.
2.频率覆盖范围:标准化常规频率覆盖5MHz~52MHz全主流频点,全面适配物联网,无线通讯,卫星定位,工业工控,精密仪器,车载电子等领域的标准时钟需求,同时支持客户专属特殊频点定制服务,全方位匹配差异化项目设计需求.
3.频率稳定度:提供多精度档位可选,包含±0.5ppm超高稳级,±1.0ppm,±2.0ppm,±2.5ppm,±5.0ppm工业通用级,可精准匹配民用高精度设备,工业严苛工况,车载宽温波动环境,军工超高精度测控等不同等级的精度需求,全温域,全工况频率一致性极佳.
4.工作电压:支持2.8V~5.0V宽电压适配,兼容市面上绝大多数主控芯片,射频芯片,模组芯片的时钟供电规格,其中3.3V为行业通用标准供电电压,电压适配范围广,电路兼容性强,可有效规避电压波动引发的时序异常.
5.输出波形:主流型号采用低噪声削峰正弦波(ClippedSine)输出,波形纯净,杂讯极低,时钟抖动极小,可有效保障射频通讯,定位设备的信号质量;部分定制型号支持HCMOS方波输出,适配数字电路高速时序场景,满足不同电路系统的信号传输需求.
6.工作温域:严格遵循工业级宽温标准,可在-40℃~+85℃超宽温度区间内全程稳定工作,经过专业高低温循环老化校准,温漂系数极低,在严寒低温,高温暴晒,温差骤变等恶劣工况下,无明显频率偏移,无性能衰减,环境适配能力极强.
三,标准引脚定义(小型4脚贴片封装通用)
美国CTS晶振全系小型4脚贴片TCXO/VCTCXO均采用行业统一标准化引脚布局,引脚功能定义规范,区分清晰,是研发PCB电路设计,SMT焊接量产,新旧型号选型替换,设备维修返修的核心技术依据.严格遵循引脚定义施工,可从源头杜绝引脚接错,功能错乱引发的整板不开机,时钟完全不起振,调频功能失效,通讯异常等致命性故障,保障产品研发与量产稳定性.
引脚2:GND接地端(必须可靠接地,保证回路完整,屏蔽抗干扰).
引脚3:OUT时钟信号输出端(对接主控芯片时钟输入引脚).
引脚4:VCC供电端(匹配额定工作电压,需配套滤波电路稳压).
重要禁忌(量产红线):VCTCXO的VC控制引脚为核心功能引脚,禁止直接接地,禁止悬空空置,禁止接入超过3.3V的高压,违规操作会直接烧毁内部调频电路,锁死频率,造成元器件永久报废;TCXO的1号空脚严禁随意走线,覆铜,接地或接电,避免产生寄生电容,杂讯干扰,引发隐性时钟漂移,抖动异常等难以排查的间歇性故障.
四,硬件电路设计规范(研发必看,杜绝时钟异常)
CTS小型封装TCXO/VCTCXO压控温补晶振属于高精度模拟类有源时钟元器件,内部集成精密石英晶片,温补运算电路,稳压模块与调频电路,对供电纯净度,外围电路匹配,信号隔离度要求极高.大量量产案例证明,90%以上的晶振频偏大,时钟抖动高,间歇性不起振,调频无效,定位不准等问题,并非元器件品质问题,而是外围硬件电路设计不规范导致.以下为原厂标准化电路设计规范,严格执行可彻底规避各类时钟异常问题.

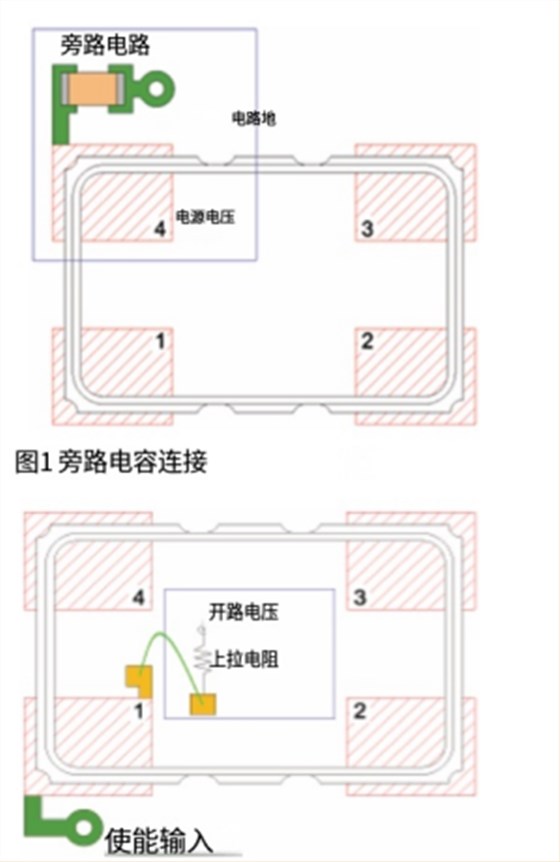

1.供电滤波电路设计:晶振VCC供电端必须就近贴合引脚并联0.1μF高频滤波电容+10μF稳压电解电容,形成高低频双重滤波稳压结构.0.1μF电容负责滤除高频电源纹波,工频杂讯与瞬时电压波动,10μF电容负责稳定供电电压,弥补瞬时供电缺口,双重保障供电纯净稳定.电源纹波与电压波动是引发晶振频率漂移,相位噪声恶化,时钟抖动超标的核心诱因,会直接降低设备通讯稳定性与定位精准度,必须严格规范设计.
2.输出耦合电路规范:采用削峰正弦波输出的TCXO/VCTCXO主流型号,时钟输出端与主控芯片时钟输入引脚之间必须串联1000pF(1nF)高频隔直耦合电容.该电容可有效隔离直流偏压,阻断直流电流进入主控芯片时钟端口,避免直流干扰造成波形失真,时钟时序错乱,同时保护芯片端口与晶振输出电路,杜绝端口烧毁,功能异常问题.采用HCMOS方波输出的特殊型号,可根据主控芯片规格书要求酌情省略.

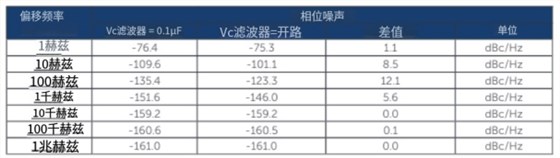

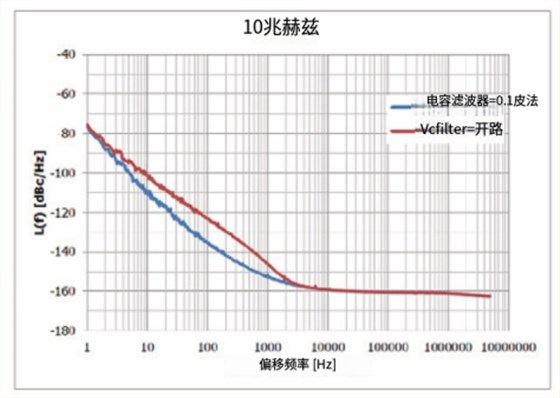

3.VCTCXO调频电路设计:VCTCXO的VC调频引脚需搭配高精度精密分压可调电路,输入调控电压必须严格锁定在0~3.3V标准区间,电压调节幅度与频率偏移呈精准线性对应关系,禁止超量程高压输入,防止击穿内部调频芯片.同时VC调频走线需单独布线,做好接地屏蔽处理,严格远离高频射频信号线,大功率电源线,电感等干扰源,杜绝电磁串扰导致的调频精度偏差,频率调节非线性等问题.
4.阻抗匹配要求:时钟输出走线需严格匹配主控芯片输入阻抗,全程保持线路短直,简洁,无冗余走线,无分支分叉,杜绝走线过长,阻抗不匹配引发的信号反射,波形畸变,时钟抖动,时序延迟等问题,保障时钟信号高速,稳定,无失真传输.
五,PCBLayout布线关键规范(量产良率核心)
小型封装高精度TCXO/VCTCXO对PCB布线工艺,电磁环境,地平面完整性,走线长度与寄生参数极其敏感,不合理的Layout布局会直接抵消晶振本身的高精度,低漂移优势,引发常温正常,高低温异常,间歇性不起振,隐性频偏,通讯波动等疑难问题,是影响产品量产良率与长期稳定性的关键环节.原厂标准化PCB布线规范如下,研发设计与PCB审厂需严格执行:
1.就近布局原则:晶振本体必须紧贴主控芯片时钟输入引脚放置,无特殊情况不得远距离摆放.时钟输出走线尽可能做到最短,最直,线宽均匀,最大程度缩短时钟传输路径,有效降低走线产生的寄生电容,寄生电感,减少空间电磁干扰吸附,从布局层面保障时钟信号纯净度.
2.完整地平面隔离:晶振正下方PCB层必须保留完整,无切割,无开窗,无走线的GND地平面,保证接地屏蔽层完整连续.完整的地平面可形成高效电磁屏蔽屏障,有效隔绝上下层电路的电磁串扰,大幅提升晶振频率稳定性与抗干扰能力,杜绝外界干扰引发的时序误差.
3.远离强干扰源:晶振器件与时序走线需严格远离电源开关管,功率电感,高频射频天线,DDR高速差分信号线,继电器,MOS管等大功率,高频强干扰器件.此类器件工作时会产生高强度电磁辐射,极易干扰微弱时钟信号,导致相位噪声超标,时钟抖动异常,通讯定位精度下降.
4.独立走线分区:晶振VCC供电走线,VC调频控制线,时钟输出信号线需单独分区布局,禁止平行长距离并行走线,交叉走线,叠层走线,避免信号之间相互串扰,杜绝调频精度失效,时钟信号失真等问题.
5.禁止覆铜包裹:晶振本体外围与时序走线上方无需大面积覆铜包裹,接地包裹,多余覆铜会改变线路寄生参数,引发频率微量偏移,温漂增大等隐性问题,保持布线简洁,空旷,干净即可,最大程度保留晶振原始精度.
六,SMT焊接工艺规范(小型封装专用)
CTS微型小型封装TCXO/VCTCXO内部集成精密石英谐振晶片,高精度温补电路,微型电容电阻与调频芯片,核心晶片厚度极薄,热耐受度极低,对高温热冲击,长时间加热,反复焊接,温差骤变极度敏感.不规范的焊接工艺会造成内部晶片热应力形变,电路灼伤,参数漂移,隐性微裂,导致晶振频偏超标,间歇性失效,寿命衰减等不可逆损伤,因此必须严格遵循原厂低温,短时,一次性成型的标准化焊接工艺:
1.回流焊温度曲线:自动化SMT量产回流焊需采用梯度升温,平缓降温的标准曲线,峰值焊接温度严格控制在230℃~245℃,高温区间持续时长≤60秒,杜绝极速升温,超温焊接,长时间高温烘烤.平缓的温度变化可有效释放内部结构应力,避免石英晶片,封装胶体,内部电路因温差过大产生形变,开裂,性能损伤,保障批量产品参数一致性.
2.手工返修焊接:研发调试,样品修改,售后返修手工焊接时,恒温烙铁温度严格锁定280℃~300℃,烙铁头精准贴合引脚焊盘位置单点快速焊接,单脚焊接时长≤3秒,一次性成型.严禁反复拖焊,多次补焊,长时间高温烘烤晶振本体,烙铁触碰晶振外壳,杜绝热冲击引发的参数漂移与内部损伤.
3.全流程防静电作业:CTS温补晶振内部集成精密半导体温补电路,极易被静电击穿损坏.全程作业必须佩戴合格防静电手环,可穿戴设备晶振防静电服饰,作业台面铺设接地防静电桌垫,所有焊接设备,检测仪器可靠接地.人体静电,设备静电可瞬间击穿内部精密电路,造成晶振永久性失效,频偏超标,且此类损伤具备极强隐蔽性,初期难以检测,后期易出现批量售后不良.
4.自然冷却与后续工序规范:焊接完成后需将PCB板静置常温环境自然冷却,严禁风枪强风急冷,风扇直吹降温,剧烈温差会导致内部晶片产生应力裂纹,隐性损伤.必须等待晶振与焊点完全冷却至室温后,方可进行电路板清洗,引脚整形,功能测试,封装组装等后续工序,杜绝高温状态下受力,受潮引发的性能故障.
七,选型替换兼容指南(研发快速落地)
1.固定频率场景选型替换:针对仅需长期稳定标准时钟,无需后期频率微调,无需相位校准的设备场景,优先选用TCXO温补晶振.该型号电路设计简洁,无需外围调频电路,故障率极低,性价比优势显著,能够满足绝大多数工业,民用高精度时序需求,是固定精度场景的最优选型方案.
3.同尺寸外观互换注意事项:TCXO与VCTCXO物理封装尺寸,贴装引脚完全兼容,可硬件互换,但引脚功能与电路适配完全不同,严禁盲插盲换.型号替换时必须同步修改1号引脚电路:TCXO型号1脚悬空空置,VCTCXO型号1脚接入0~3.3V调频电压,严格匹配引脚功能,避免替换后设备功能异常,精度不达标.
八,常见不良故障分析与解决方案
1.设备常温正常,高低温频偏大,通讯定位不稳定:核心诱因多为低端普通晶振替代温补晶振,供电滤波电路缺失或不规范,PCBLayout干扰严重,地平面不完整导致.普通晶振无温度补偿能力,高低温环境下频偏剧增,加之电源杂讯与电磁干扰叠加,直接引发通讯波动,定位漂移.解决方案:更换原装CTS美国西迪斯晶振TCXO/VCTCXO温补晶振,完善高低频双重滤波电路,优化PCB布局,强化地平面屏蔽隔离.
2.VCTCXO无法调频,频率锁死无调节空间:该故障均为引脚接线不规范或操作失误导致,常见诱因包含VC引脚误接地,引脚悬空空置,输入电压超压烧毁内部调频电路.解决方案:逐一核查引脚接线定义,规范0~3.3V精准调压电路,杜绝超压,接地,悬空问题,已烧毁,失效的元器件需直接更换原装新品,无法修复复用.
3.时钟抖动大,相位噪声超标,信号杂讯多:主要诱因是供电电源纹波过大,时钟走线过长,走线杂乱,周边电磁干扰严重,屏蔽不到位.杂讯干扰会直接破坏时钟信号纯净度,导致时序抖动,相位偏移.解决方案:优化供电滤波电路,增加滤波电容,最大限度缩短时钟走线,规整布局,强化地平面屏蔽,远离高频干扰源.
4.间歇性不起振,上电偶尔无时钟输出:属于典型隐性不良,多由焊接高温热损伤,引脚虚焊,PCB走线寄生参数过大,贴装偏移贴合不紧密导致,初期不易发现,量产后期会出现批量不良.解决方案:严格规范低温短时焊接工艺,杜绝热损伤,优化PCB布局与贴装工艺,全面排查虚焊,假焊问题,更换热损伤元器件.
九,原厂正品技术服务保障
康华尔电子｜CTS品牌官方一级授权代理商,拥有品牌正规授权资质,原厂直供溯源通道,全系TCXO,VCTCXO温补晶振,无源石英晶振,热敏电阻,压电传感器均为100%原厂原装正品.所有产品可提供官方授权证书,出厂高精度测试报告,品质溯源文件与合规资质资料,严格杜绝散新,翻新,次品,假货物料,从源头全方位保障客户研发调试,样品测试与批量量产的产品品质,规避批量品质风险.
公司长期常备2.5×2.0mm,3.2×5.0mm,7050mm晶振全系列小型封装CTS温补,压控温补晶振海量现货,覆盖全主流频点,全精度稳定度档位,库存充足,型号齐全,交期稳定高效.可全方位满足客户样品测试,研发打样,小批量试产,大批量项目整单配套的供货需求.同时依托多年原厂技术沉淀与海量终端量产案例,为客户提供一对一精准型号选型,硬件电路方案指导,PCBLayout审核优化,SMT焊接工艺培训,量产不良问题分析整改,性能优化调试等全流程一站式技术服务,精准解决客户选型难,调试难,量产不良率高,产品稳定性不足等核心痛点,助力客户缩短研发周期,降低生产成本,提升产品核心竞争力.
如需型号咨询,样品申领,参数匹配,批量采购与技术对接,欢迎致电:0755-27838351.
CTS小型封装TCXO/VCTCXO晶振
| 520R38405ITR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38410CTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38410DAR | CTS | 520 | VCTCXO | 38.4 MHz |
| 520R38410DTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38410ITR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38415CTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38415DTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38415ITR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38420CTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38420DTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38420IAR | CTS | 520 | VCTCXO | 38.4 MHz |
| 520R38420ITR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38425CTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38425DTR | CTS | 520 | TCXO | 38.4 MHz |
| 520R38425ITR | CTS | 520 | TCXO | 38.4 MHz |
| 520R40005CTR | CTS | 520 | TCXO | 40 MHz |
| 520R40005DTR | CTS | 520 | TCXO | 40 MHz |
| 520R40005ITR | CTS | 520 | TCXO | 40 MHz |
| 520R40010CTR | CTS | 520 | TCXO | 40 MHz |
| 520R40010DAR | CTS | 520 | VCTCXO | 40 MHz |
| 520R40010DTR | CTS | 520 | TCXO | 40 MHz |
| 520R40010ITR | CTS | 520 | TCXO | 40 MHz |
| 520R40015CTR | CTS | 520 | TCXO | 40 MHz |
| 520R40015DTR | CTS | 520 | TCXO | 40 MHz |
| 520R40015ITR | CTS | 520 | TCXO | 40 MHz |
| 520R40020CTR | CTS | 520 | TCXO | 40 MHz |
| 520R40020DTR | CTS | 520 | TCXO | 40 MHz |
| 520R40020IAR | CTS | 520 | VCTCXO | 40 MHz |
| 520R40020ITR | CTS | 520 | TCXO | 40 MHz |
| 520R40025CTR | CTS | 520 | TCXO | 40 MHz |
| 520R40025DTR | CTS | 520 | TCXO | 40 MHz |
| 520R40025ITR | CTS | 520 | TCXO | 40 MHz |
| 520R44005CTR | CTS | 520 | TCXO | 44 MHz |
| 520R44005DTR | CTS | 520 | TCXO | 44 MHz |
| 520R44005ITR | CTS | 520 | TCXO | 44 MHz |
| 520R44010CTR | CTS | 520 | TCXO | 44 MHz |
| 520R44010DTR | CTS | 520 | TCXO | 44 MHz |
| 520R44010ITR | CTS | 520 | TCXO | 44 MHz |
| 520R44015CTR | CTS | 520 | TCXO | 44 MHz |
| 520R44015DTR | CTS | 520 | TCXO | 44 MHz |
| 520R44015ITR | CTS | 520 | TCXO | 44 MHz |
| 520R44020CTR | CTS | 520 | TCXO | 44 MHz |
| 520R44020DTR | CTS | 520 | TCXO | 44 MHz |
| 520R44020ITR | CTS | 520 | TCXO | 44 MHz |
| 520R44025CTR | CTS | 520 | TCXO | 44 MHz |
| 520R44025DTR | CTS | 520 | TCXO | 44 MHz |
| 520R44025ITR | CTS | 520 | TCXO | 44 MHz |
| 520R48005CTR | CTS | 520 | TCXO | 48 MHz |
| 520R48005DTR | CTS | 520 | TCXO | 48 MHz |
| 520R48005ITR | CTS | 520 | TCXO | 48 MHz |
| 520R48010CTR | CTS | 520 | TCXO | 48 MHz |
| 520R48010DTR | CTS | 520 | TCXO | 48 MHz |
| 520R48010ITR | CTS | 520 | TCXO | 48 MHz |
| 520R48015CTR | CTS | 520 | TCXO | 48 MHz |
| 520R48015DTR | CTS | 520 | TCXO | 48 MHz |
| 520R48015ITR | CTS | 520 | TCXO | 48 MHz |
| 520R48020CTR | CTS | 520 | TCXO | 48 MHz |
| 520R48020DTR | CTS | 520 | TCXO | 48 MHz |
| 520R48020ITR | CTS | 520 | TCXO | 48 MHz |
| 520R48025CTR | CTS | 520 | TCXO | 48 MHz |
